Commutateur L2 intelligent optimisé pour Dante et PoE+ pour les systèmes ADECIA de grande/moyenne taille.
Gamme de produits

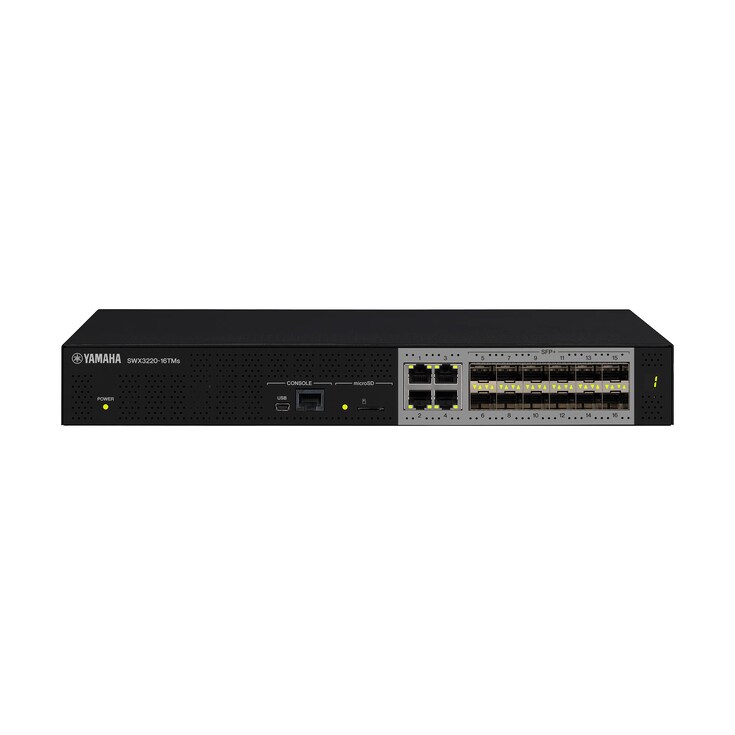

SWX3220-16TMs
Commutateur L3
Commutateur L3 standard avec 16 ports
- 12 ports SFP+ et 4 ports multigigabits (100M/1G/2.5G/5G/10G)
- Serveur RADIUS intégré pour une gestion avancée de la sécurité
- Prend en charge PTPv2 TC (Transparent Clock)
- Prend en charge Yamaha LAN Monitor
SWX3220-16MT
Commutateur L3
Commutateur L3 standard avec 16 ports
- 4 ports SFP+ et 12 ports multigigabits (100M/1G/2.5G/5G/10G)
- Serveur RADIUS intégré pour une gestion avancée de la sécurité
- Prend en charge PTPv2 TC (Transparent Clock)
- Prend en charge Yamaha LAN Monitor
SWX2322P-16MT
Commutateur L2
Commutateur PoE++ intelligent L2 à 16 ports
- 12 ports multigigabits (100M/1G/2.5G/5G/10G) avec PoE++ et 4 ports SFP+
- Serveur RADIUS intégré pour une gestion avancée de la sécurité
- Conforme à la norme IEEE 802.3bt avec PoE++ fournissant jusqu'à 90 W par port (Total : 250 W)
- Prend en charge PTPv2 TC (Transparent Clock)

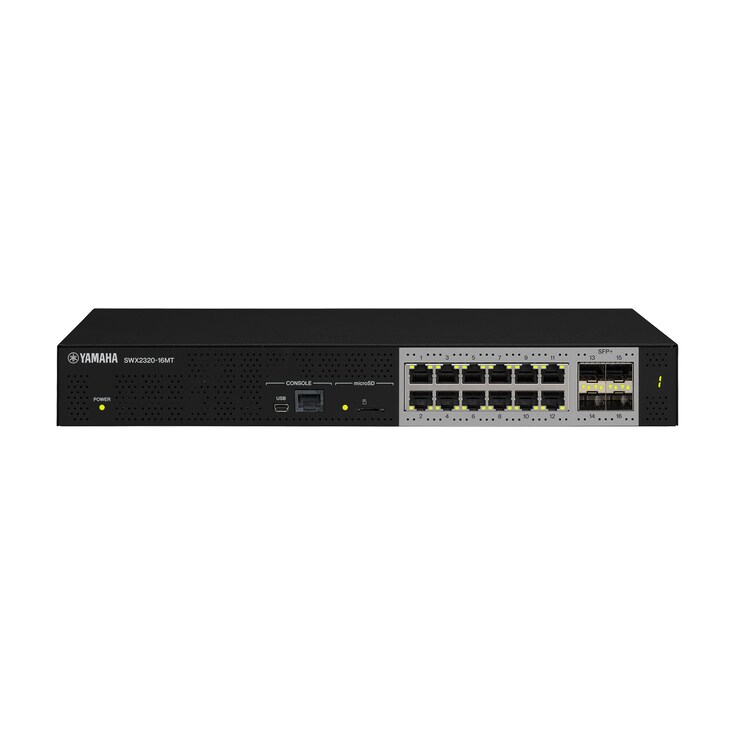

SWX2320-16MT
Commutateur L2
Commutateur intelligent L2 avec 16 ports
- 12 ports multigigabits (100M/1G/2,5G/5G/10G) et 4 ports SFP+
- Serveur RADIUS intégré pour une gestion avancée de la sécurité
- Prend en charge PTPv2 TC (Transparent Clock)
- Prend en charge Yamaha LAN Monitor
Studio de mixage numérique série N
SFP-SWRT-LR
Module SFP+
Module SFP+ pour réseau audio 10 Gbps
- Distance de transmission maximale : 10 km (Les performances dépendent de la fibre optique et du raccord)
- Câbles compatibles : Fibre optique monomode (9/125 μm)
- Normes réglementaires : IEEE 802.3ae, 10GBASE-LR
- Connecteur : Connecteur LC duplex
- Longueur d'onde optique : 1 310 nm
- Disponible pour SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
SFP-SWRT-SR
Module SFP+
Module SFP+ pour réseau audio 10 Gbps
- Distance de transmission maximale : OM1 (62,5/125 μm) : 33 m, OM2 (50/125 μm) : 82 m, OM3 (50/125 μm) : 300 m, OM4 (50/125 μm) : 400 m
- Câbles compatibles : Fibre optique multimode (50/125 μm, 62,5/125 μm)
- Normes réglementaires : IEEE 802.3ae, 10GBASE-SR
- Connecteur : Connecteur LC duplex
- Longueur d'onde optique : 850 nm
- Disponible pour SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
SFP-SWRG-LX
Module SFP
Module SFP pour les commutateurs des séries SWX/SWR
- Distance de transmission maximale : 10 km (Les performances dépendent de la fibre optique et du raccord)
- Câbles compatibles : Fibre optique monomode (9/125 μm)
- Normes réglementaires : IEEE 802.3z, 1000BASE-LX
- Connecteur : Connecteur LC duplex
- Longueur d'onde optique : 1 310 nm
- Disponible pour SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G
SFP-SWRG-SX
Module SFP
Module SFP pour les commutateurs des séries SWX/SWR
- Distance de transmission maximale : 550 m (50/125 μm) / 300 m (62,5/125 μm) Les performances dépendent de la fibre optique et du raccord
- Câbles compatibles : Fibre optique multimode (50/125 μm, 62,5/125 μm)
- Normes réglementaires : IEEE 802.3z, 1000BASE-SX
- Connecteur : Connecteur LC duplex
- Longueur d'onde optique : 850 nm
- Disponible pour SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G
DAC-SWRT-3M
Câble de raccordement direct pour réseau audio 10 Gbps
- Câble Twinax 30AWG, Passif
- Longueur du câble : 3 m
- Disponible pour SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
DAC-SWRT-1M
Câble de raccordement direct pour réseau audio 10 Gbps
- Câble Twinax 30AWG, Passif
- Longueur du câble : 1 m
- Disponible pour SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
Caractéristiques
Produits et services réseau Yamaha
Chez Yamaha, nous n'avons pas seulement été les pionniers des connexions entre les instruments de musique et les technologies numériques, mais aussi des connexions qui enrichissent la vie des gens grâce à l'infrastructure réseau.
Forts de l'expertise de Yamaha en traitement du signal en tant que pionniers des instruments électroniques, nous avons rapidement appliqué ces compétences aux technologies de réseau. Depuis plus de 20 ans, nous jouons un rôle essentiel dans le développement d'Internet, devenu indispensable à la société moderne.
À l'avenir, nous restons déterminés à fournir des services et une assistance encore meilleurs pour rendre vos connexions plus fluides et plus pratiques que jamais. Nous continuons d'innover et d'améliorer la façon dont vous vous connectez.
Commutateurs 10 Gigabit/multi-Gigabit pour un déploiement flexible dans les réseaux à haute capacité
L'amélioration des réseaux dorsaux est devenue cruciale pour les entreprises, les salles de concert et d'autres installations en raison de la demande croissante de vidéo et d'audio de haute qualité à faible latence. En introduisant des commutateurs prenant en charge l'Ethernet 10 Gigabit/multi-Gigabit, notre nouvelle gamme crée un environnement idéal pour les réseaux dorsaux nécessitant des vitesses, des capacités et des performances élevées. Ces nouveaux commutateurs intelligents L3 prennent en charge les systèmes gérant un trafic multimédia accru sur plusieurs segments, tandis que nos commutateurs L2 sont parfaits pour la transmission de médias audio et vidéo sur un seul segment. À l'instar de nos autres produits existants, cette gamme élargie est également prise en charge par Yamaha LAN Monitor et comprend un éventail de fonctions optimisées pour les systèmes Dante.
Optimisation en un clic
La sélection du profil SDVoE dans la Web GUI mettra automatiquement à jour les réglages IGMP Snooping du commutateur afin de les optimiser pour le SDVoE.
En un seul clic, ProAV Settings dans la Web GUI attribue sans effort des réglages aux ports pour les principaux profils ProAV tels que Dante, NDI et SDVoE, ce qui rend plus facile que jamais l'utilisation conjointe de SDVoE et de Dante sur le même commutateur.
De plus, l'écran ProAV Settings de la Web GUI vous permet de vérifier rapidement les paramètres et les opérations de multidiffusion, pour un dépannage plus rapide et plus facile dans les réseaux ProAV.
Créer des réseaux à haute vitesse et à haute capacité avec des vitesses de 10 gigabits et multigigabits
Les ports LAN des SWX2320-16MT et SWX3220-16MT prennent en charge cinq vitesses (100M/1G/2,5G/5G/10 Gbps) et optimisent la vitesse du réseau en fonction des périphériques connectés. Alors que la demande de vitesse et de capacité augmente en raison du nombre croissant de périphériques sans fil, de l'augmentation du trafic de communication audiovisuelle et de l'accès croissant aux fichiers volumineux, des commutateurs LAN plus rapides permettent de gérer en douceur des charges qui encombreraient les réseaux de 1 Gbps. Les réseaux qui utilisent déjà des câbles Cat5e ou Cat6 peuvent être accélérés jusqu'à 5 Gbps en remplaçant leurs commutateurs GbE par ces nouveaux modèles. Des réseaux de 10 Gbps peuvent être créés en utilisant des câbles Cat6A avec ces modèles.
-
Mettre à niveau les réseaux existants
-
Construire des réseaux à haut débit
Visibilité du réseau et gestion intelligente (Yamaha LAN Monitor)
La gestion efficace du réseau Dante repose sur une série de paramètres tels que le trafic du réseau, l'état du commutateur et les informations individuelles sur les périphériques Dante. L'application informatique dédiée Yamaha LAN Monitor offre une vue complète sur un seul écran de tous les paramètres nécessaires lorsqu'elle est utilisée avec les commutateurs des séries SWP/SWR/SWX. Nous appelons ce type d'aperçu graphique la « visibilité du réseau ». Vous pouvez même prendre un instantané de l'état normal du réseau et définir une alarme pour vous avertir si l'un des paramètres change, afin que les problèmes puissent être identifiés et résolus rapidement et facilement. L'application Dante Controller peut également être lancée à partir de Yamaha LAN Monitor en un seul clic, offrant ainsi une solution complète de réseau Dante sur un seul ordinateur.
Gestion intelligente de la sécurité
La fonction de serveur RADIUS intégrée vient s'ajouter à la fonctionnalité VLAN incluse dans la série SWX2320 et la série SWX3220. En configurant un commutateur comme serveur RADIUS et en y reliant d'autres commutateurs, l'accès non autorisé au réseau peut être bloqué efficacement pour une sécurité accrue, même dans les installations complexes à grande échelle. L'authentification des périphériques peut être configurée rapidement et facilement via une Web GUI.

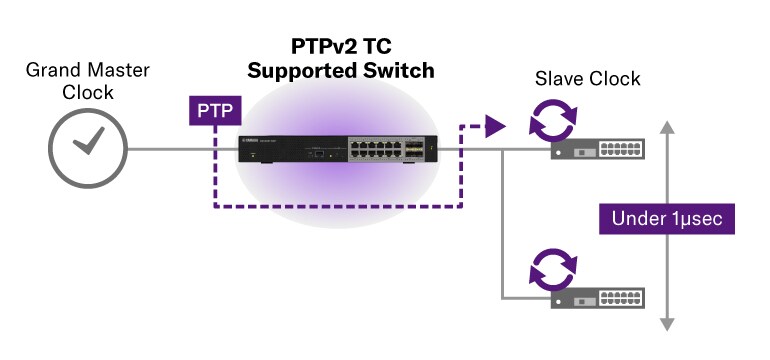

Prise en charge de la synchronisation temporelle PTPv2 TC de 1 μs ou moins
Pour fournir la synchronisation temporelle de haute précision nécessaire à la lecture audio et vidéo synchronisée et à d'autres applications, la norme IEEE 1588 PTPv2 TC (Transparent Clock) est désormais prise en charge avec les réseaux 1 Gbps/10 Gbps. Cette fonction ajoute des données de temps de retard aux messages PTP lorsqu'ils traversent les commutateurs, permettant une précision de synchronisation entre les périphériques de 1 μs ou moins lorsque des performances en temps réel sont requises.
Options pour une conception de système et une installation flexibles
Un certain nombre d'options sont disponibles pour la série SWR/SWX, notamment des supports de montage en rack et de montage mural qui facilitent le montage dans divers emplacements, et des modules SFP qui permettent une communication longue distance pour une configuration de système et une installation globales flexibles. Le tableau ci-dessous répertorie les options disponibles pour chaque modèle de commutateur SWR et SWX.
| Accessories → Switches ↓ |
SFP-SWRT-LR (module SFP+) |
SFP-SWRT-SR (module SFP+) |
SFP-SWRG-LX (module SFP) |
SFP-SWRG-SX (module SFP) |
DAC-SWRT-3M (câble de raccordement direct) |
DAC-SWRT-1M (câble de raccordement direct) |
RK-SWR (montage en rack) |
WK-SWR (montage mural) |
|---|---|---|---|---|---|---|---|---|
| SWX3220-16TMs | ||||||||
| SWX3220-16MT | ||||||||
| SWX2322P-16MT | ||||||||
| SWX2320-16MT | ||||||||
SWX2310P-28GT |
||||||||
| SWR2310-28GT | ||||||||
| SWR2310-18GT | ||||||||
| SWR2310-10G | ||||||||
| SWR2311P-10G | ||||||||
| SWX2210P-10G | ||||||||
| SWR2100P-10G | ||||||||
| SWR2100P-5G |
*Les supports sont inclus.
-

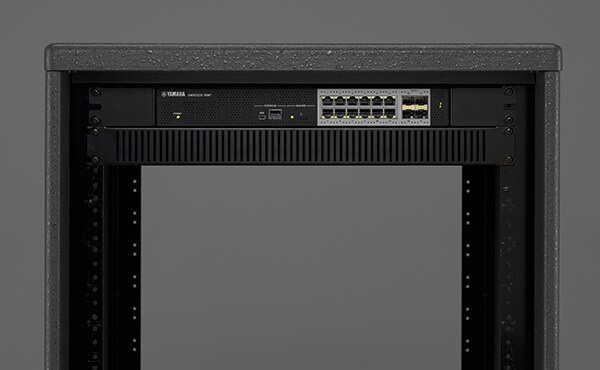

Installation à montage en rack (SWX3220-16MT + Support de montage en rack)
* Si vous prévoyez de monter l'unité en rack avec un périphérique qui a tendance à générer de la chaleur, comme un amplificateur, veillez à laisser un espace de 1U ou plus par rapport à ces périphériques.
-

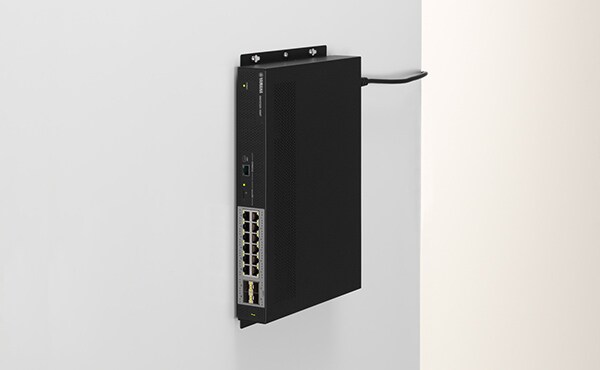

Installation à montage mural (SWX2320-16MT + Support de montage mural)
*Avec le support de montage mural, l'unité peut être montée au mur ou au plafond à une hauteur de 2 m ou moins
*Ne pas installer avec les ports LAN orientés vers le haut
Termes techniques
Qu'est-ce que DANTE
Dante remplace les câblages analogiques ou multipaires lourds et coûteux par des câbles LAN tels que CAT5e et CAT6.
Étant donné que Dante utilise un routage logique au lieu de connexions physiques point à point, le réseau peut être configuré à l'aide des ports disponibles en quelques clics seulement.
Les systèmes équipés de Dante peuvent également être facilement étendus.
De plus, Dante prend en charge la configuration de redondance, garantissant la fiabilité même dans les situations d'urgence.
Qu'est-ce que SDVoE
SDVoE (Software Defined Video over Ethernet) est une norme internationale pour le marché de l'audio/vidéo professionnel (ProAV) qui permet de transmettre de la vidéo et de l'audio haute définition 4K sur des communications 10 Gigabits.
En combinant des encodeurs/décodeurs et des contrôleurs SDVoE avec un commutateur 10 Gigabits, il est possible de configurer des murs vidéo et des systèmes d'affichage multiple.
Cela offre une prise en charge flexible pour les implémentations d'affichage numérique dans diverses installations, notamment les aéroports, les écoles, les installations de sport électronique et les entreprises.
Qu'est-ce que NDI Certified
Ces nouveaux commutateurs Yamaha des séries SWR et SWX sont parmi les premiers produits matériels au monde à obtenir la certification NDI Certified dans la catégorie des commutateurs réseau.
Cette certification garantit une compatibilité totale avec les produits de l'écosystème NDI Certified, même sans nécessiter d'intégration NDI native. Les commutateurs Yamaha offrent une expérience sans effort et une connexion de haute qualité au sein de tout réseau et flux de travail NDI.
NDI (Network Device Interface) est une norme de connectivité vidéo révolutionnaire qui permet la transmission transparente de vidéo, d'audio et de métadonnées de haute qualité sur des réseaux IP standard. En tirant parti de la technologie NDI, les périphériques tels que les caméras, les mélangeurs et les serveurs multimédias sur le même réseau peuvent se découvrir et se connecter automatiquement les uns aux autres, éliminant ainsi le besoin de configurations complexes ou de câblage dédié.
Cette norme de connectivité permet aux producteurs d'accéder à un nombre pratiquement illimité de sources vidéo sur leur réseau et de les utiliser, ce qui améliore considérablement la flexibilité et l'évolutivité des flux de travail de production en direct. Que ce soit pour des événements en direct, des diffusions ou de la postproduction, NDI transforme la production vidéo traditionnelle en intégrant de manière transparente toutes les sources sur le réseau.
NDI® est une marque déposée de Vizrt NDI AB.
Systèmes

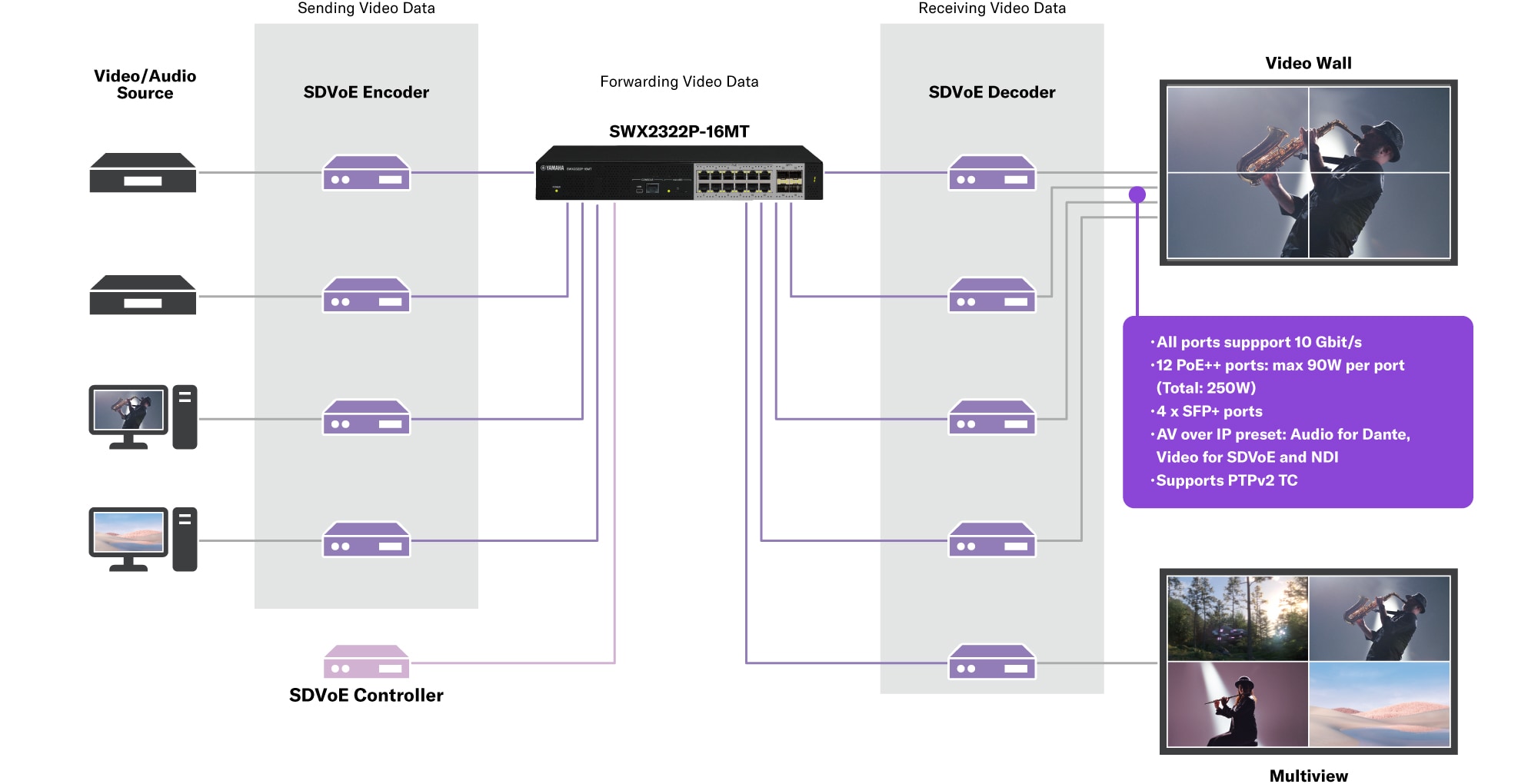

Modèle PoE++

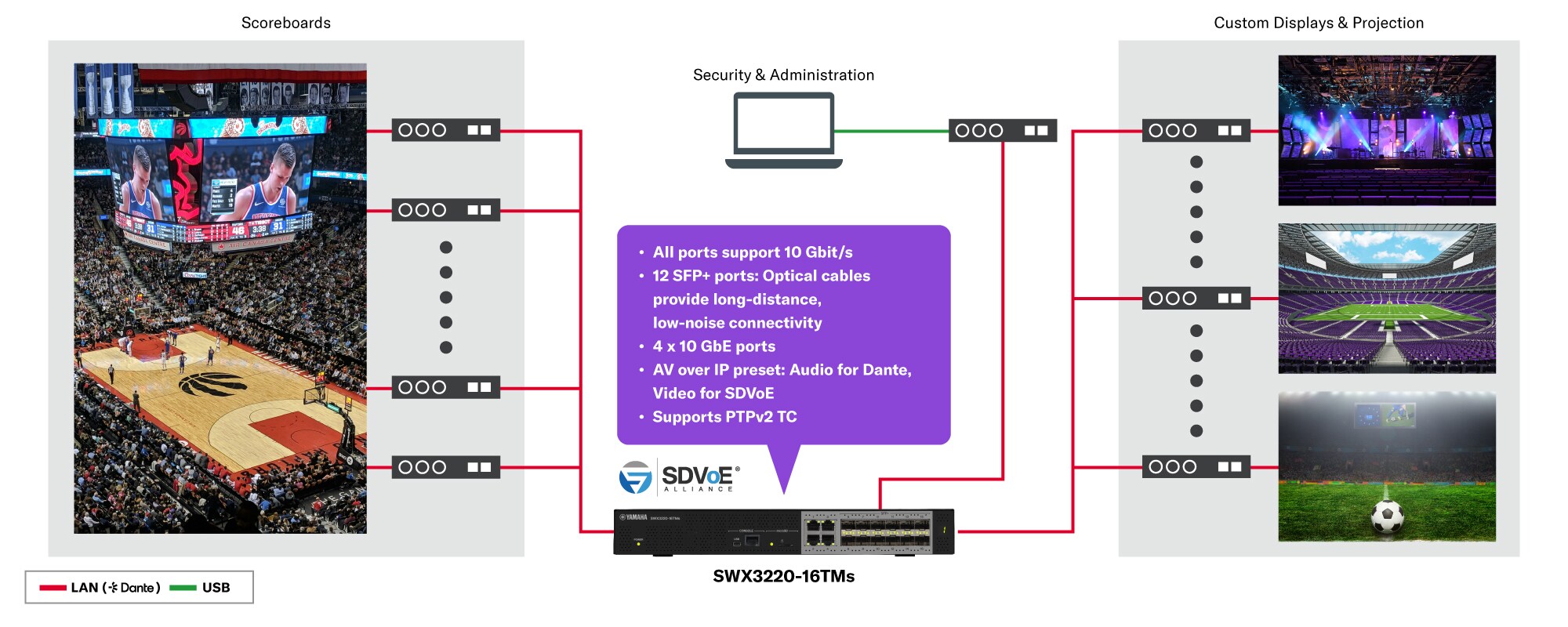

Modèle à SFP+ multiples
Informations connexes
Produits connexes
Actualités
* Les spécifications sont susceptibles d'être modifiées sans préavis. Les couleurs et les finitions présentées peuvent différer de celles des produits réels.
