Le commutateur L3 standard et le commutateur L2 intelligent sont dotés d'un port 10 Gigabit/Multigigabit pour répondre de manière flexible aux besoins variés des grands réseaux.

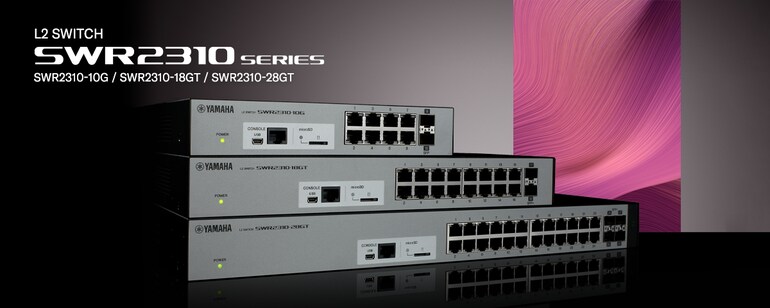

Gamme de produits

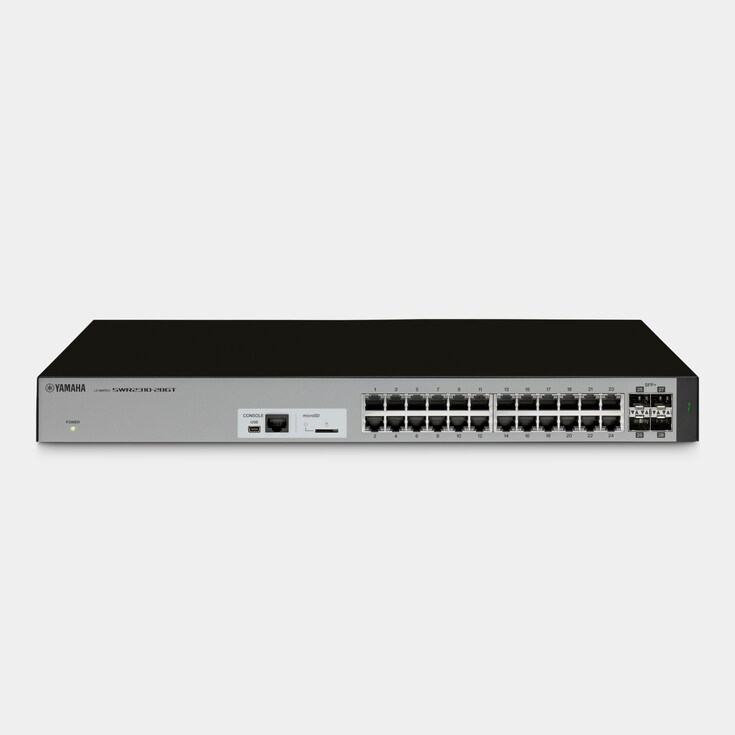

SWR2310-28GT
Commutateur L2
Commutateur RJ45 intelligent L2 avec 28 ports
- Ports disponibles : 24 ports LAN et 4 emplacements SFP+
- Serveur RADIUS intégré pour une gestion avancée de la sécurité
- Prise en charge de Yamaha LAN Monitor

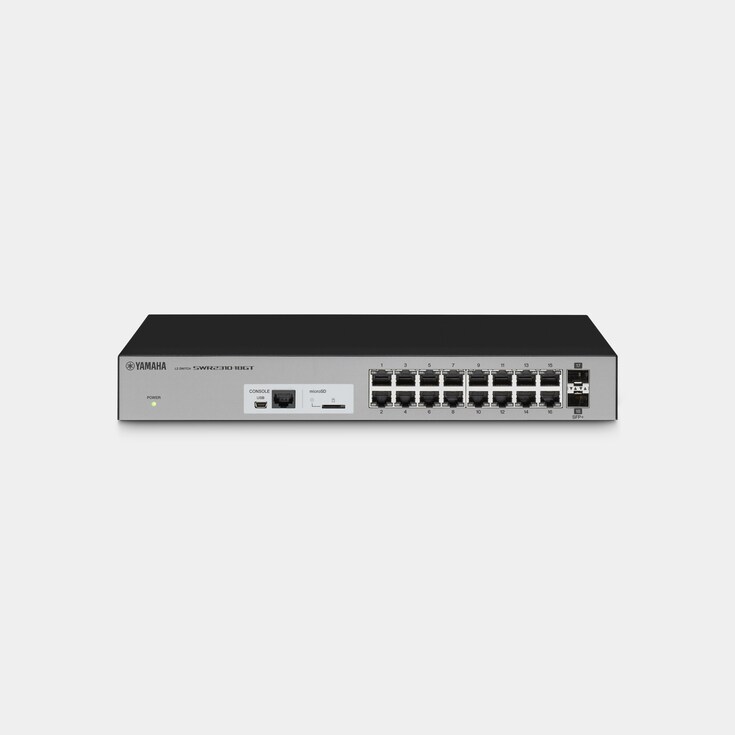

SWR2310-18GT
Commutateur L2
Commutateur RJ45 intelligent L2 à 18 ports
- Ports disponibles : 16 ports LAN et 2 emplacements SFP+
- Serveur RADIUS intégré pour une gestion avancée de la sécurité
- Prise en charge de Yamaha LAN Monitor

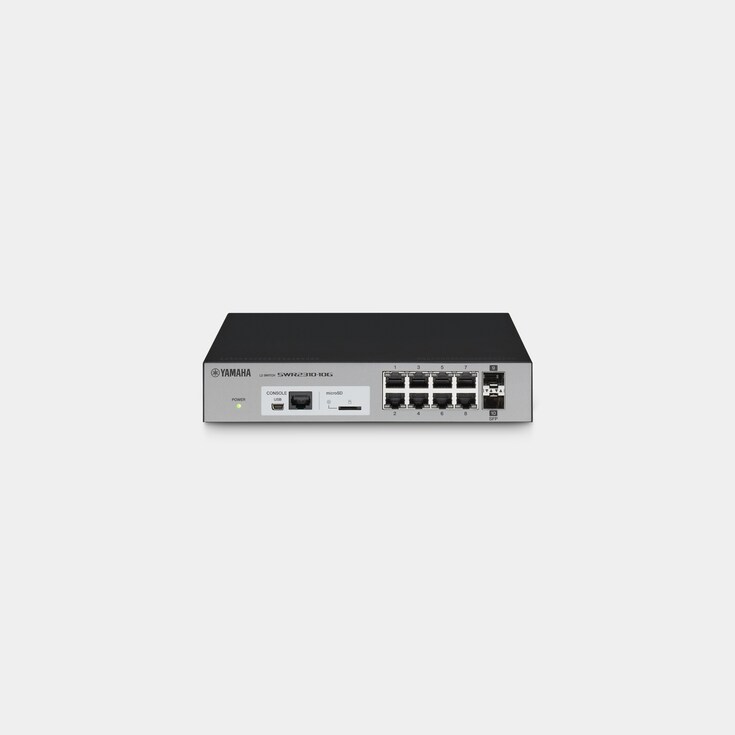

SWR2310-10G
Commutateur L2
Commutateur RJ45 intelligent L2 à 10 ports
- Ports disponibles : 8 ports LAN et 2 emplacements SFP
- Serveur RADIUS intégré pour une gestion avancée de la sécurité
- Prise en charge de Yamaha LAN Monitor
Studio de mixage numérique série N
SFP-SWRT-LR
Module SFP+
Module SFP+ pour réseau audio 10 Gbps
- Distance de transmission maximale : 10 km (Les performances dépendent de la fibre optique et du raccord)
- Câbles compatibles : Fibre optique monomode (9/125 μm)
- Normes réglementaires : IEEE 802.3ae, 10GBASE-LR
- Connecteur : Connecteur LC duplex
- Longueur d'onde optique : 1 310 nm
- Disponible pour SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
SFP-SWRT-SR
Module SFP+
Module SFP+ pour réseau audio 10 Gbps
- Distance de transmission maximale : OM1 (62,5/125 μm) : 33 m, OM2 (50/125 μm) : 82 m, OM3 (50/125 μm) : 300 m, OM4 (50/125 μm) : 400 m
- Câbles compatibles : Fibre optique multimode (50/125 μm, 62,5/125 μm)
- Normes réglementaires : IEEE 802.3ae, 10GBASE-SR
- Connecteur : Connecteur LC duplex
- Longueur d'onde optique : 850 nm
- Disponible pour SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
SFP-SWRG-LX
Module SFP
Module SFP pour les commutateurs des séries SWX/SWR
- Distance de transmission maximale : 10 km (Les performances dépendent de la fibre optique et du raccord)
- Câbles compatibles : Fibre optique monomode (9/125 μm)
- Normes réglementaires : IEEE 802.3z, 1000BASE-LX
- Connecteur : Connecteur LC duplex
- Longueur d'onde optique : 1 310 nm
- Disponible pour SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G
SFP-SWRG-SX
Module SFP
Module SFP pour les commutateurs des séries SWX/SWR
- Distance de transmission maximale : 550 m (50/125 μm) / 300 m (62,5/125 μm) Les performances dépendent de la fibre optique et du raccord
- Câbles compatibles : Fibre optique multimode (50/125 μm, 62,5/125 μm)
- Normes réglementaires : IEEE 802.3z, 1000BASE-SX
- Connecteur : Connecteur LC duplex
- Longueur d'onde optique : 850 nm
- Disponible pour SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G
DAC-SWRT-3M
Câble de raccordement direct pour réseau audio 10 Gbps
- Câble Twinax 30AWG, Passif
- Longueur du câble : 3 m
- Disponible pour SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
DAC-SWRT-1M
Câble de raccordement direct pour réseau audio 10 Gbps
- Câble Twinax 30AWG, Passif
- Longueur du câble : 1 m
- Disponible pour SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
RK-SWR
Accessoire de montage en rack pour les commutateurs de la série SWR
- Dimensions : L 482,6 mm x P 300 mm x H 44 mm
- Poids : 1,7kg
- Disponible pour SWR2311P-10G, SWR2310-10G, SWX2210P-10G, SWR2100P-10G
WK-SWR
Accessoire de montage mural pour les commutateurs de la série SWR
- Dimensions : L 249 mm x P 3,3 mm x H 270 mm
- Poids : 0,37kg
- Disponible pour SWR2311P-10G / SWR2310-10G / SWR2310-18GT / SWX2210P-10G / SWX2100P-10G
- Les commutateurs peuvent être montés sur un mur ou un plafond d'une hauteur de 2 m ou moins*
- *NE PAS installer avec les ports LAN orientés vers le haut ou vers le bas.
Caractéristiques
Fonctionnement intelligent et sûr du système Dante pour les grandes installations
La gamme de commutateurs SWR de Yamaha, qui comprend des commutateurs L2 haute performance pour les installations fixes, a été élargie pour offrir une plus grande variété de modèles pour un plus grand nombre d'applications. En plus de la fonctionnalité VLAN, les nouveaux SWR2310-28GT et SWR2310-18GT offrent un nombre élevé de ports et des caractéristiques telles que des ports de liaison montante 10G pour la transmission sur de longues distances de données multicanaux à 96 kHz, ce qui en fait des choix idéaux pour un fonctionnement sûr et stable du réseau dorsal dans les systèmes à grande échelle. Comme pour les autres commutateurs SWR/SWP, le logiciel Yamaha LAN Monitor offre une surveillance visuelle claire de l'état du système qui facilite la configuration du système Dante.

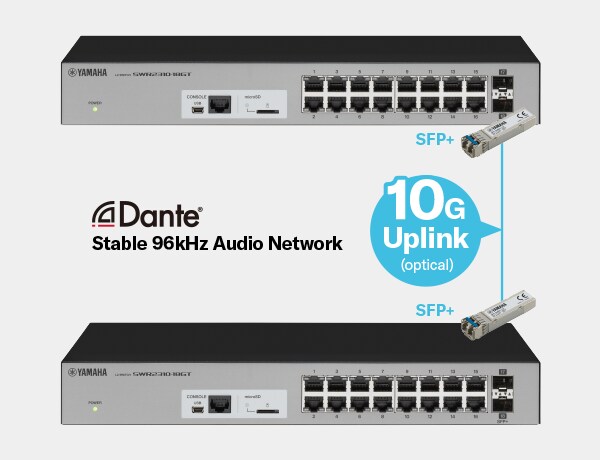

Modèles multi-ports prenant en charge 10 Gbps pour des performances de réseau dorsal solides
Avec un nombre élevé de ports et des ports de liaison montante 10G pouvant être utilisés pour transférer des données multicanaux à 96 kHz sur de longues distances, les commutateurs SWR2310-28GT et SWR2310-18GT ont été conçus pour prendre en charge un fonctionnement de réseau sûr et stable dans les applications de réseau dorsal du système. Les modules enfichables à petit facteur de forme SFP-SWRT-SR et SFP-SWRT-LR en option permettent une communication fiable sur de longues distances de plusieurs canaux de données audio à 96 kHz, jusqu'à un maximum de 10 kilomètres avec le SFP-SWRT-LR, améliorant considérablement les performances, la fiabilité et la flexibilité pour les installations commerciales, les théâtres, les stades et autres installations à grande échelle.

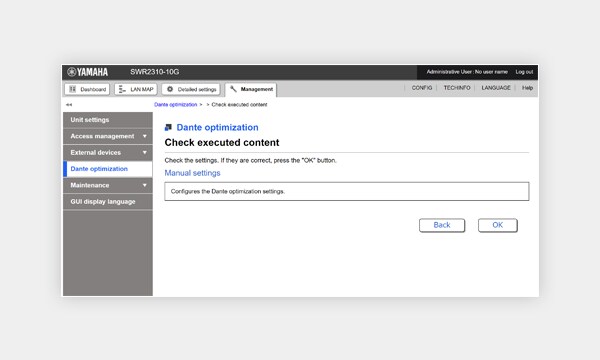

Optimisation Dante en un clic
Les paramètres IGMP et QoS pour les commutateurs de la série SWR peuvent être automatiquement optimisés pour le fonctionnement du réseau Dante en cliquant simplement sur le bouton « Dante optimization » dans l'interface graphique Web. Ces paramètres de réseau ne sont pas critiques dans les systèmes simples, mais une configuration appropriée est essentielle pour assurer une stabilité maximale dans les réseaux Dante plus vastes.

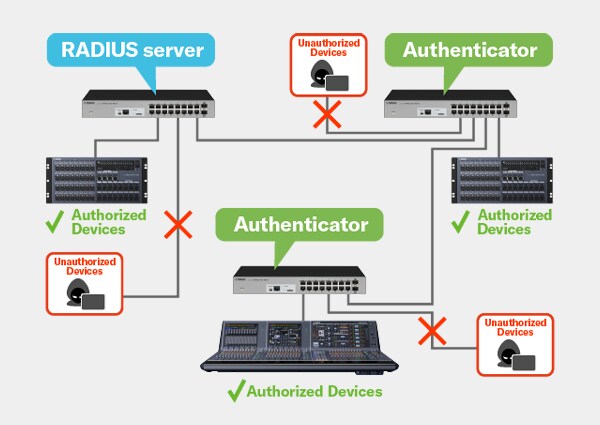

Gestion intelligente de la sécurité
La fonction de serveur RADIUS intégrée vient s'ajouter à la fonctionnalité VLAN incluse dans la série SWR2310. En configurant un commutateur comme serveur RADIUS et en y reliant d'autres commutateurs, l'accès non autorisé au réseau peut être bloqué efficacement pour une sécurité accrue, même dans des installations complexes à grande échelle. L'authentification des périphériques peut être configurée rapidement et facilement via la Web GUI.

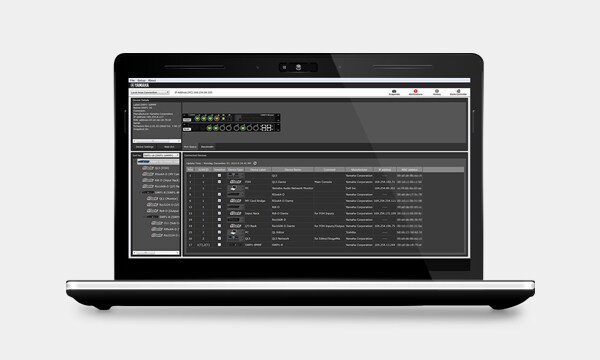

Visibilité du réseau et gestion intelligente (Yamaha LAN Monitor)
La gestion efficace du réseau Dante repose sur une série de paramètres tels que le trafic du réseau, l'état du commutateur et les informations individuelles sur les périphériques Dante. L'application informatique dédiée Yamaha LAN Monitor offre une vue complète sur un seul écran de tous les paramètres nécessaires lorsqu'elle est utilisée avec les commutateurs des séries SWP/SWR/SWX. Nous appelons ce type d'aperçu graphique la « visibilité du réseau ». Vous pouvez même prendre un instantané de l'état normal du réseau et définir une alarme pour vous avertir si l'un des paramètres change, afin que les problèmes puissent être identifiés et résolus rapidement et facilement. L'application Dante Controller peut également être lancée à partir de Yamaha LAN Monitor en un seul clic, offrant ainsi une solution complète de réseau Dante sur un seul ordinateur.
Options pour une conception de système et une installation flexibles
Un certain nombre d'options sont disponibles pour la série SWR, notamment des supports de montage en rack et de montage mural qui facilitent le montage dans divers emplacements, et des modules SFP qui permettent une communication longue distance pour une configuration et une installation flexibles du système global. Le tableau ci-dessous répertorie les options disponibles pour chaque modèle de commutateur SWR.
| Accessories → Switches ↓ |
SFP-SWRT-LR (module SFP+) |
SFP-SWRT-SR (module SFP+) |
SFP-SWRG-LX (module SFP) |
SFP-SWRG-SX (module SFP) |
DAC-SWRT-3M (câble de raccordement direct) |
DAC-SWRT-1M (câble de raccordement direct) |
RK-SWR (montage en rack) |
WK-SWR (montage mural) |
|---|---|---|---|---|---|---|---|---|
| SWX3220-16TMs | ||||||||
| SWX3220-16MT | ||||||||
| SWX2322P-16MT | ||||||||
| SWX2320-16MT | ||||||||
SWX2310P-28GT |
||||||||
| SWR2310-28GT | ||||||||
| SWR2310-18GT | ||||||||
| SWR2310-10G | ||||||||
| SWR2311P-10G | ||||||||
| SWX2210P-10G | ||||||||
| SWR2100P-10G | ||||||||
| SWR2100P-5G |
* Les supports de montage en rack sont inclus avec les SWR2310-18GT / SWR2310-28GT
-

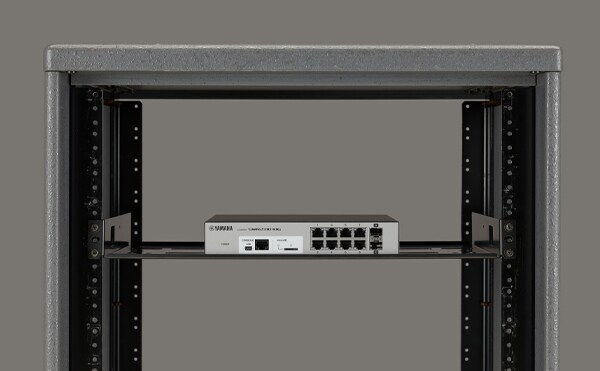

Installation avec montage en rack (SWR2310-10G + RK-SWR)
-

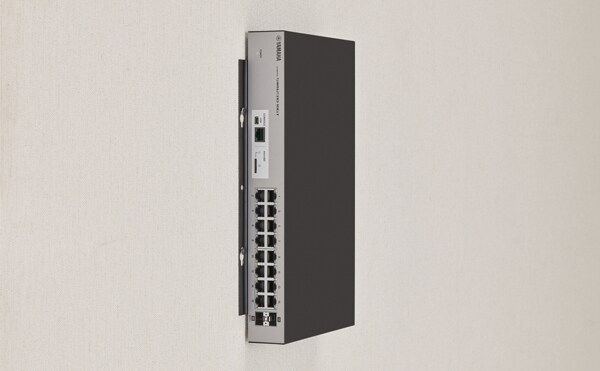

Installation avec montage mural (SWR2310-18GT + WK-SWR)
* Avec le WK-SWR, l'unité peut être montée au mur ou au plafond à une hauteur de 2 m ou moins
* Ne pas installer avec les ports LAN orientés vers le haut ou vers le bas
Systèmes
Exemple de système
- Cet exemple de système pour une salle de conférence comprend un système de conférence à distance, articulé autour d'un processeur de signaux numérique, qui permet de partager des conférences avec des sites distants.
- La mise en réseau de l'entrée à la sortie améliore les performances des opérations administratives, telles que la gestion, de la modification des paramètres au dépannage, avec un seul PC.
- Ce système a été conçu pour fournir un son optimal pour les réunions et les conférences, en utilisant l'excellente projection offerte par le VXL1-16P pour assurer un volume et une clarté suffisants jusqu'au fond de la salle.
- En configurant un commutateur comme serveur RADIUS et en reliant d'autres commutateurs, l'accès non autorisé au réseau peut être bloqué efficacement pour une sécurité accrue.
