Le commutateur L2 de la série SWR2100P alimente les appareils compatibles PoE sur le réseau.
Gamme de produits
SWR2311P-10GCommutateur L2
Les réglages recommandés pour un fonctionnement stable d'un réseau Dante (tels que QoS, EEE et IGMP Snooping) peuvent être effectués facilement
- Ports LAN équipés d'une alimentation PoE : 8 (1-8)
- Ports combo LAN/SFP : 2 (9, 10) (Le port LAN et l'emplacement SFP sont mutuellement exclusifs)
- L'alimentation PoE est conforme à la norme IEEE 802.3at et peut fournir jusqu'à 30 W à tous les ports PoE
- Serveur RADIUS intégré pour une gestion avancée de la sécurité
Studio de mixage numérique série N
SFP-SWRG-LX
Module SFP
Module SFP pour les commutateurs des séries SWX/SWR
- Distance de transmission maximale : 10 km (Les performances dépendent de la fibre optique et du raccord)
- Câbles compatibles : Fibre optique monomode (9/125 μm)
- Normes réglementaires : IEEE 802.3z, 1000BASE-LX
- Connecteur : Connecteur LC duplex
- Longueur d'onde optique : 1 310 nm
- Disponible pour SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G

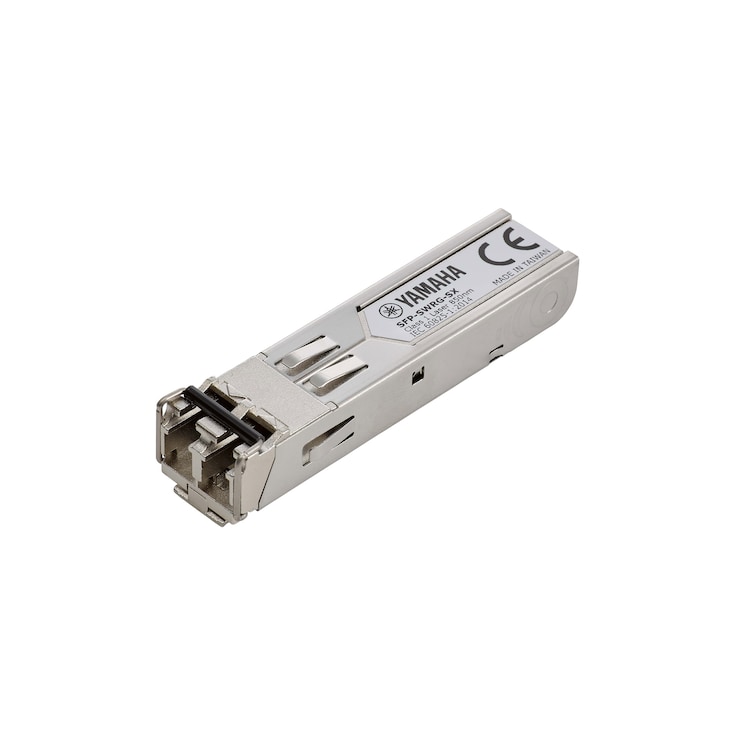

SFP-SWRG-SX
Module SFP
Module SFP pour les commutateurs des séries SWX/SWR
- Distance de transmission maximale : 550 m (50/125 μm) / 300 m (62,5/125 μm) Les performances dépendent de la fibre optique et du raccord
- Câbles compatibles : Fibre optique multimode (50/125 μm, 62,5/125 μm)
- Normes réglementaires : IEEE 802.3z, 1000BASE-SX
- Connecteur : Connecteur LC duplex
- Longueur d'onde optique : 850 nm
- Disponible pour SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G

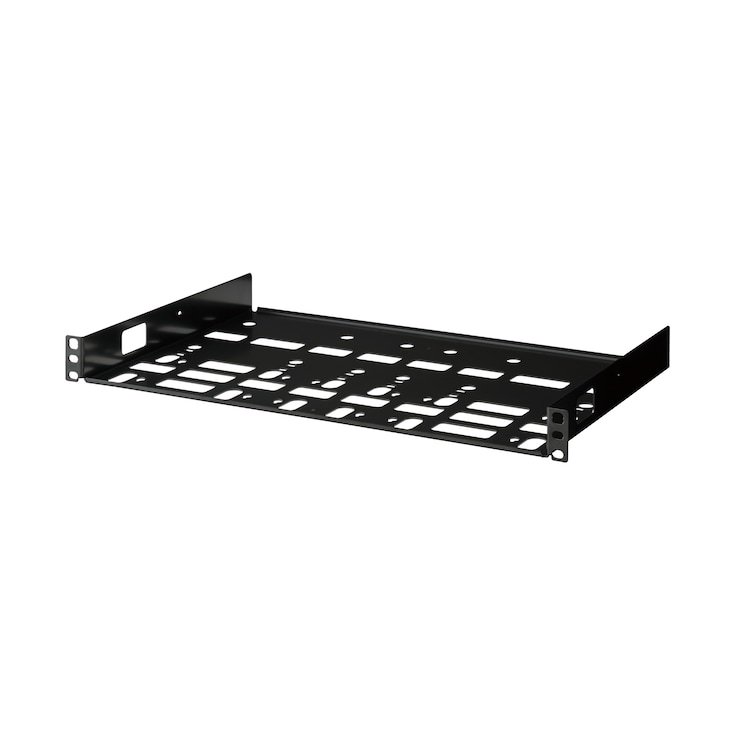

RK-SWR
Accessoire de montage en rack pour les commutateurs de la série SWR
- Dimensions : L 482,6 mm x P 300 mm x H 44 mm
- Poids : 1,7kg
- Disponible pour SWR2311P-10G, SWR2310-10G, SWX2210P-10G, SWR2100P-10G

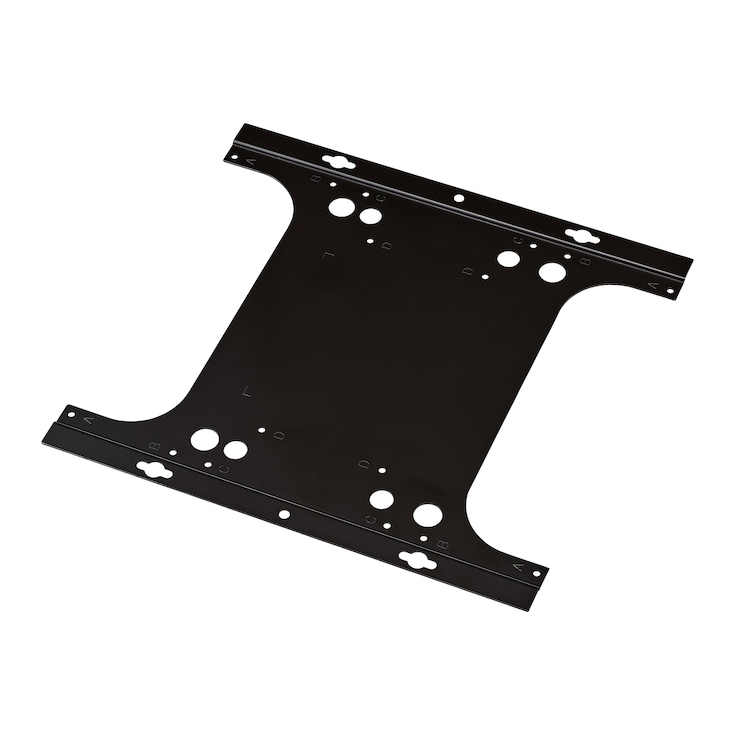

WK-SWR
Accessoire de montage mural pour les commutateurs de la série SWR
- Dimensions : L 249 mm x P 3,3 mm x H 270 mm
- Poids : 0,37kg
- Disponible pour SWR2311P-10G / SWR2310-10G / SWR2310-18GT / SWX2210P-10G / SWX2100P-10G
- Les commutateurs peuvent être montés sur un mur ou un plafond d'une hauteur de 2 m ou moins*
- *NE PAS installer avec les ports LAN orientés vers le haut ou vers le bas.
Caractéristiques

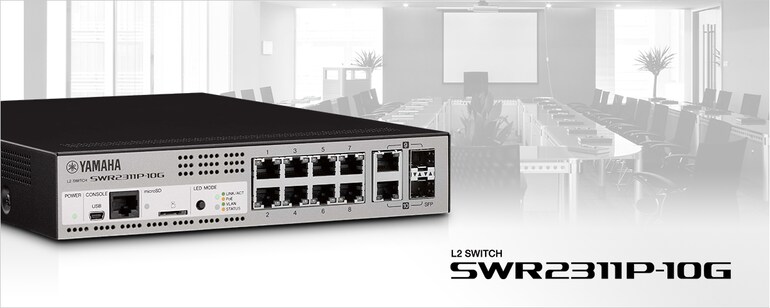

Intelligent L2 Network switch with PoE
SWR2311P-10G est un commutateur L2 intelligent qui peut alimenter les périphériques PoE sur le réseau. Yamaha a intégré sa propre expertise dans les domaines des réseaux et de l'audio professionnel et l'a développé en tant que commutateur L2 optimisé pour les réseaux audio Dante.
Commutateur L2 intelligent avec fonction d'optimisation Dante et alimentation PoE
Le « SWR2311P-10G » est un commutateur L2 intelligent qui offre la fonctionnalité idéale pour le réseau audio numérique « Dante » développé par Audinate Corporation et désormais utilisé dans le monde entier, permettant la construction d'un réseau stable qui simplifie les paramètres, la surveillance, la gestion et le fonctionnement. Lorsque vous connectez le VXL1-16P au SWR2311P-10G, les paramètres optimaux pour Dante sont configurés automatiquement via LLDP, un protocole de transmission de données de gestion du système entre un périphérique et son périphérique voisin. Les ports compatibles PoE peuvent fournir un maximum de 30 W pour tous les ports simultanément. Il peut alimenter non seulement des périphériques compatibles PoE tels que le contrôleur mural « MCP1 » utilisé pour contrôler le volume de l'équipement sonore dans les salles de conférence, ou des points d'accès sans fil, mais peut également fournir une alimentation suffisante pour piloter même des périphériques nécessitant un PoE à sortie plus élevée tels que le VXL1B-16P ou le VXL1W-16P.
Aperçu complet du réseau

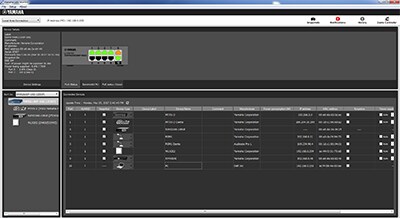

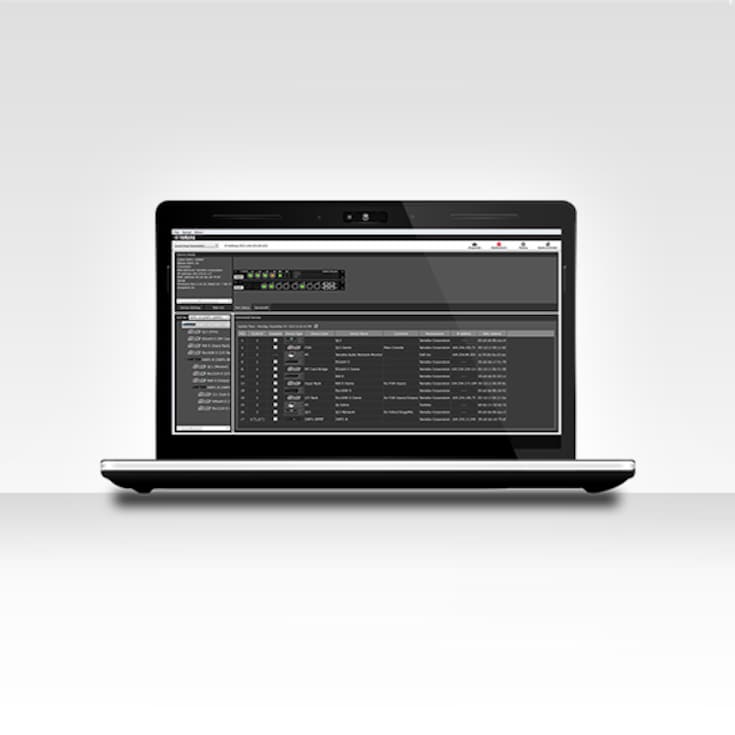

L'utilisation du logiciel dédié « Yamaha LAN Monitor » permet un dépannage rapide; vous pouvez vérifier l'état de l'alimentation PoE, activer l'alimentation PoE et utiliser la fonction d'instantané pour vous informer si une défaillance s'est produite en détectant toute différence dans l'état du réseau depuis sa configuration. La Web GUI offre une gamme complète de fonctionnalités de surveillance, y compris des paramètres de surveillance d'activité (dead/alive) pour les périphériques PoE, vous permettant de redémarrer le périphérique PoE si une défaillance se produit, ou de vous informer par courriel d'une défaillance.
La fonction d'instantané facilite le dépannage

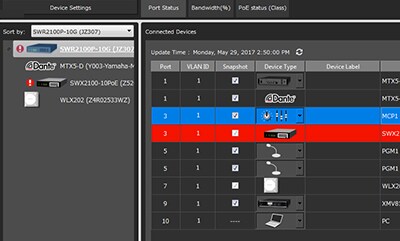

Vous pouvez prendre un « instantané » de l'état du réseau lors de sa configuration selon vos besoins. Le logiciel peut ensuite suivre automatiquement les paramètres et vous alerter de toute modification. Vous pouvez prendre un instantané du réseau, puis être alerté si un câble est débranché, si un périphérique est éteint ou si une mauvaise connexion est effectuée avant la représentation, par exemple.

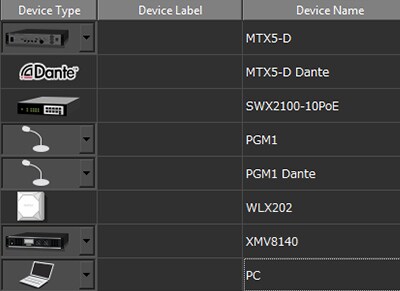

ID de périphérique amélioré avec icônes, étiquettes et commentaires
L'identification des périphériques connectés à un commutateur uniquement par leur adresse IP ou MAC est une approche difficile et sujette aux erreurs. Les périphériques Dante connectés sont identifiés par une icône Dante ainsi que par un ID de périphérique préalablement configuré via le logiciel Dante Controller. Vous pouvez également saisir des informations supplémentaires, telles que l'emplacement du périphérique, dans les champs Étiquette et Commentaire.

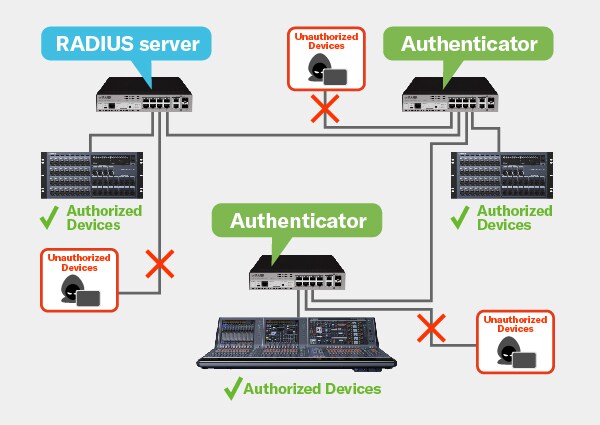

Gestion intelligente de la sécurité
La fonction de serveur RADIUS intégrée vient s'ajouter à la fonctionnalité VLAN incluse dans le SWR2311P-10G. En configurant un commutateur comme serveur RADIUS et en y reliant d'autres commutateurs, l'accès non autorisé au réseau peut être bloqué efficacement pour une sécurité accrue, même dans les installations complexes à grande échelle. L'authentification des périphériques peut être configurée rapidement et facilement via la Web GUI.

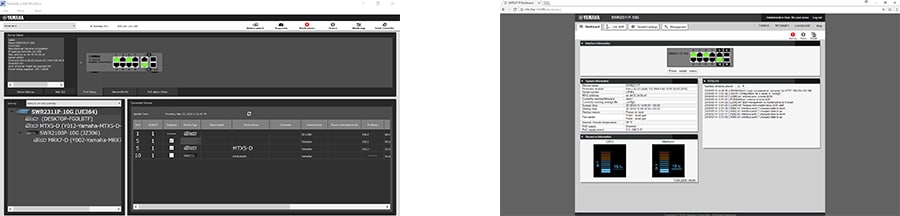

Visualisation du réseau par « LAN map light »
Le SWR2311P-10G prend en charge la fonction de visualisation « LAN Map Light » via la Web GUI*. Les paramètres du commutateur peuvent être configurés sur des écrans graphiques, et non par saisie de commandes. Grâce à la Web GUI, il dispose de fonctions de surveillance étendues telles que le paramètre de surveillance de périphérique PoE, le redémarrage du périphérique PoE en cas de problème avec le périphérique, le paramètre de courriel pour notifier les erreurs, etc. Avec le protocole de communication exclusif « L2MS » de Yamaha, vous pouvez vérifier les adresses IP des périphériques réseau Yamaha tels que le SWR2311P-10G, la série SWR2100P et le SWP1, ainsi que les périphériques réseau qui y sont connectés. Il peut être largement utilisé, de la conception du système à la maintenance.
* Connectez-vous à l'interface Web GUI à partir de Yamaha LAN Monitor. Veuillez installer Yamaha LAN Monitor au préalable.
Emplacement pour carte microSD
Une carte microSD peut être utilisée comme moyen de sauvegarder les données accumulées à l'intérieur, ainsi que pour activer et mettre à jour le micrologiciel.
Connectivité avec câble optique

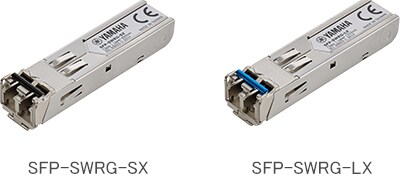

Dans les situations nécessitant la connexion de périphériques Dante sur des distances supérieures à 100 mètres, vous pouvez utiliser les modules SFP de communication longue distance « SFP-SWRG-SX » ou « SFP-SWRG-LX » pour assurer une communication fiable avec une perte de transmission minimale et une forte résistance au bruit électromagnétique, même sur de longues distances.
Les accessoires en option augmentent la flexibilité d'installation

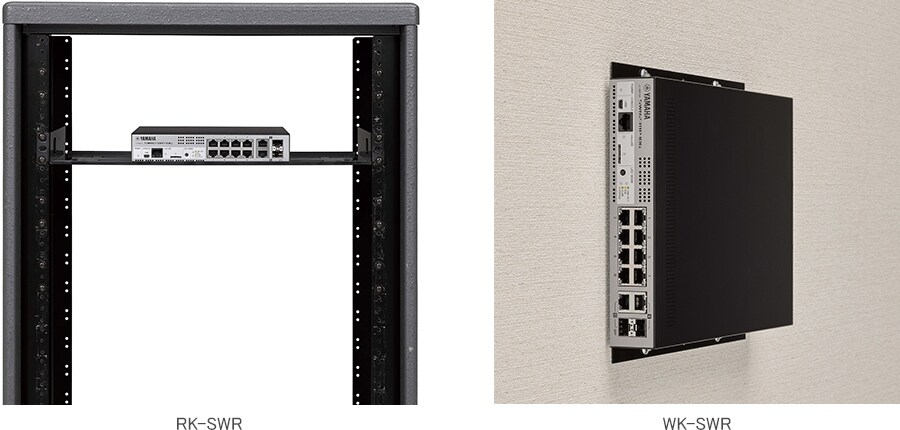

L'accessoire de montage en rack « RK-SWR » vendu séparément peut être utilisé pour installer l'unité dans un rack de 19 pouces, et vous pouvez utiliser l'accessoire de montage mural « WK-SWR » pour monter l'unité sur le mur (ne pas installer avec les ports LAN orientés vers le haut ou vers le bas) ou au plafond à une hauteur de 2 m ou moins, élargissant ainsi votre choix d'emplacements d'installation.
Systèmes

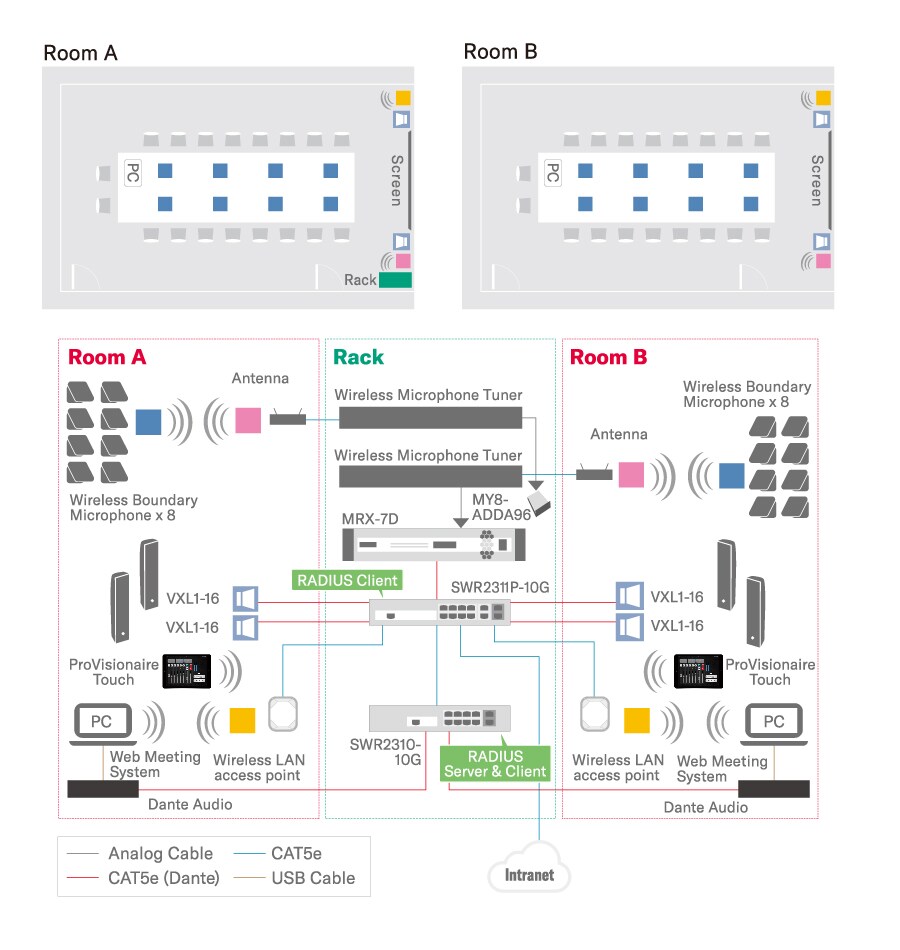

Exemple de système
- Cet exemple de système pour une salle de conférence comprend un système de conférence à distance, articulé autour d'un processeur de signaux numérique, qui permet de partager des conférences avec des sites distants.
- La mise en réseau de l'entrée à la sortie améliore les performances des opérations administratives, telles que la gestion, de la modification des paramètres au dépannage, avec un seul PC.
- Ce système a été conçu pour fournir un son optimal pour les réunions et les conférences, en utilisant l'excellente projection offerte par le VXL1-16P pour assurer un volume et une clarté suffisants jusqu'au fond de la salle.
- En configurant un commutateur comme serveur RADIUS et en reliant d'autres commutateurs, l'accès non autorisé au réseau peut être bloqué efficacement pour une sécurité accrue.
