The SWP2 series network switch with 10G uplink ports allows a Dante optimized setup and VLAN presets to be recalled by flipping DIP switches.
Gamme de produits

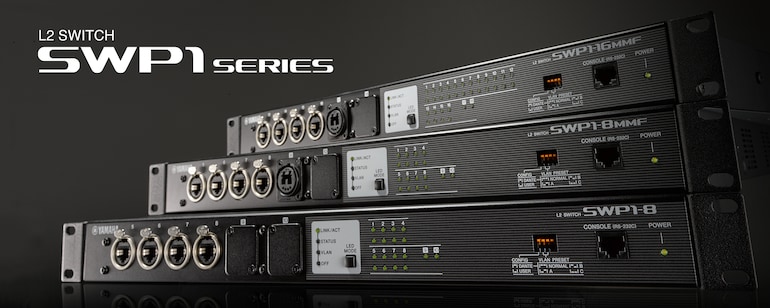

SWP1-16MMFL2 Switch
Le SWP1 comporte 12 ports en etherCON, 4 ports en RJ45, un port en opticalCON, et un port optionnel.
- etherCON Connectors: 4 front / 8 rear
- RJ45 Connectors: 4 rear
- opticalCON Connectors: 1 front
- Optional optical module slot: 1 front
- Power consumption: 16W
- Dimensions (WxHxD): 480 x 44 x 362mm (18.9" x 1.7" x 14.2")
- Net Weight: 4.6 kg (10.1 lbs)
SWP1-8MMFL2 Switch
Le SWP1 comporte 8 ports en etherCON, un port en opticalCON, et un port optionnel.
- etherCON Connectors: 4 front / 4 rear
- opticalCON Connectors: 1 front
- Optional optical module slot: 1 front
- Power consumption: 11W
- Dimensions (WxHxD): 480 x 44 x 362mm (18.9" x 1.7" x 14.2")
- Net Weight: 4.2 kg (9.3 lbs)
SWP1-8L2 Switch
Le SWP1 comporte 8 ports en etherCON et 2 ports optionnels.
- etherCON Connectors: 4 front / 4 rear
- Optional optical module slot: 2 front
- Power consumption: 11W
- Dimensions (WxHxD): 480 x 44 x 362mm (18.9" x 1.7" x 14.2")
- Net Weight: 4.2 kg (9.3 lbs)
n-series digital Mixing Studio

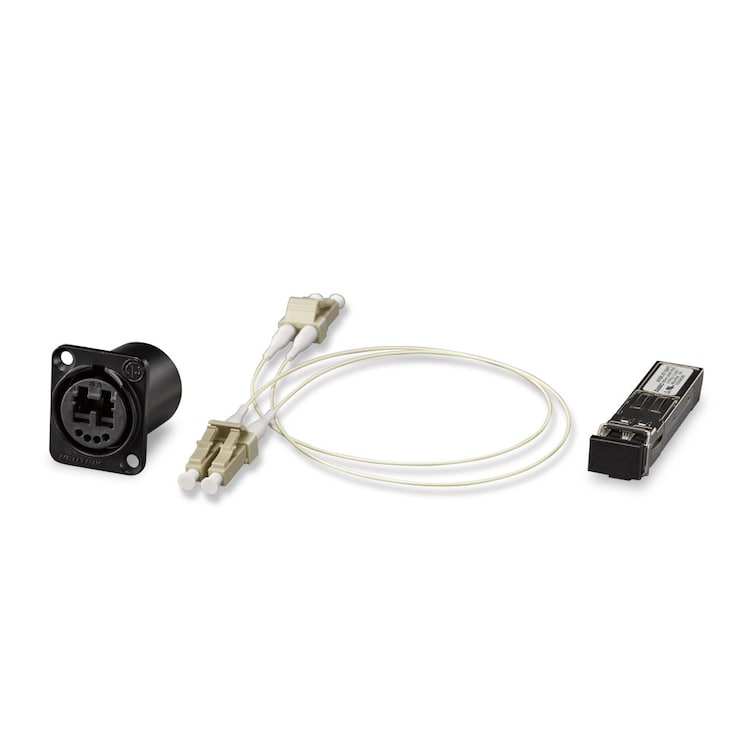

MMF-SWP1
The MMF-SWP1 optional kit includes components necessary to install multimode optical capability with opticalCON connectors in the dedicated expansions slots provided on SWP1 series switches.
PA-700AC Adapter
AC adapter for providing redundant power supply for SWP1, SWP2, RSio64-D, and DM7 Control.
- Input power voltage: AC100-240V
- Output power voltage: DC24V
- XLR4-11C type connector
- Dimensions: 139.0(W) x 31.3(H) x 58.2(D) mm *without cables
Caractéristiques
Switches Yamaha avec optimisation Dante et fonction Network Visibility
Complex network switch setup that was previously better left to an IT technician can now be easily accomplished by anyone. A simple switch setting is all it takes to optimize SWP1 series network switches for Dante operation, and a dedicated Windows application provides “network visibility” for comprehensive monitoring and control.
Yamaha first entered the network device business in 1995, and has grown to hold a significant share of Japan’s small to medium enterprise and SOHO network market. Yamaha gigabit L2 switches that could be linked to Yamaha routers/firewalls were introduced in 2011, with features that significantly reduced the network setup, maintenance, and management workload.
20 years later audio networking has become one of the fastest growing, most highly valued technologies in the live sound and pro audio fields. An expanding range of Dante capable Yamaha products, including the highly regarded CL series digital mixing consoles, continues to lead the way. SWP1 series network switches are a solution the pro audio market has been waiting for, offering an ideal balance of IT and pro audio know-how that only Yamaha can provide.
The SWP1 series makes audio network setup, monitoring, and operation easier and more convenient than ever before.
-
Optimisation Dante et fonction Network Visibility

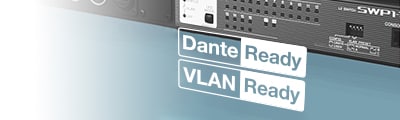

Optimisation Dante par micro-interrupteur DIP
Les réseaux Dante simples ne sont pas difficiles à configurer et à utiliser, mais à mesure que la complexité du réseau s’accroît, les switches utilisés doivent être optimisés pour une utilisation sur réseau Dante afin d’obtenir la meilleure stabilité. Configurer la QoS, l’IGMP Snooping et d’autres paramètres sur un switch intelligent peut devenir une tâche complexe, demandant des connaissances spécialisées, relevant davantage du domaine d’un technicien informatique que de celui d’un ingénieur du son. La Série SWP1 permet de rappeler directement une configuration optimisée Dante en agissant sur un micro-sélecteur DIP. Aucune connaissance particulière, aucune formation préalable n’est requise.
Trois presets type de VLANs
Pour être vraiment efficace, un réseau doit être capable de gérer plusieurs services simultanément : communication Dante, StageMix et autres fonctions d’appareils intelligents, contrôle via ordinateur de consoles numériques ou d’amplificateurs, etc. Mais plus un même réseau assure de tâches de communication, plus il risque d’y apparaître des interférences et des problèmes. Utiliser des domaines de VLAN (réseaux virtuels) pour isoler les différents types de données constitue la solution idéale, mais une telle configuration informatique demande un certain savoir-faire en informatique. La Série SWP1 propose trois presets de VLAN, sélectionnés par sélecteur DIP. Elle propose aussi un mode USER permettant de personnaliser complètement sa configuration de VLAN. *Les ports 9 et 10 d’un SWP1-8, le port 10 d’un SWP1-8MMF et le port 18 d’un SWP1-16MMF deviennent disponibles lorsque le kit fibre MMF-SWP1 (optionnel) est installé.
*SWP1-8 ports 9 and 10, SWP1-8MMF port 10, and SWP1-16MMF port 18 become available when the optional MMF-SWP1 is installed.
Fonction Network Visibility
Les réseaux Dante simples ne sont pas difficiles à configurer et à utiliser, mais à mesure que la complexité du réseau s’accroît, les switches utilisés doivent être optimisés pour une utilisation sur réseau Dante afin d’obtenir la meilleure stabilité. Configurer la QoS, l’IGMP Snooping et d’autres paramètres sur un switch intelligent peut devenir une tâche complexe, demandant des connaissances spécialisées, relevant davantage du domaine d’un technicien informatique que de celui d’un ingénieur du son. La Série SWP1 permet de rappeler directement une configuration optimisée Dante en agissant sur un micro-sélecteur DIP. Aucune connaissance particulière, aucune formation préalable n’est requise.
*The software name of Yamaha Audio Network Monitor has been changed to Yamaha LAN Monitor.
-
Fiabilité / connectivité

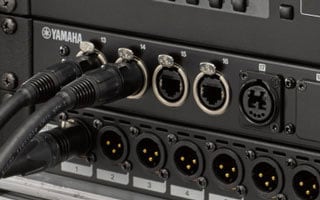

Connecteurs etherCON pour une fiabilité accrue en live
La fiabilité est un aspect essentiel dans les applications de son live. Rien ne doit pouvoir interrompre le spectacle. Les switches réseau conventionnels possèdent habituellement des connecteurs de type RJ45 identiques à ceux des ordinateurs auxquels ils sont connectés ; la Série SWP1 est équipée de connecteurs de type etherCON, solides et fiables, directement compatibles avec les connecteurs de type etherCON des consoles Yamaha CL/QL et des autres périphériques Dante de la marque

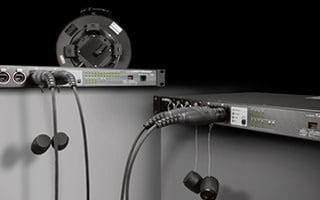

Redondance fibre optique et réseau (option nécessaire pour la redondance)
Les modèles SWP1-8MMF et SWP1-16MMF sont équipés de connecteurs optiques de type opticalCON, compatibles avec de la fibre multi-mode. Ils autorisent tous deux la transmission de données sur des distances maximales de 300 mètres. On peut leur ajouter un module fibre optique optionnel MMF-SWP1, permettant d’utiliser deux autres fibres pour une liaison redondante. Le protocole Rapid Spanning Tree Protocol (RSTP) est également disponible pour les connexions redondantes.

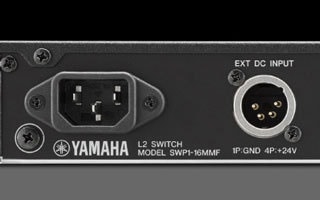

Entrée EXT DC pour redondance d’alimentation
Les switches de la Série SWP1 possèdent un connecteur d’entrée de type XLR-4-32, repéré ‘EXT DC INPUT’, situé à côté de l’embase secteur traditionnelle. Ce connecteur reçoit une tension continue externe de 24 volts, assurant une continuité de fonctionnement même en l’absence de tension secteur. Pour une fiabilité accrue, le connecteur secteur est de type verrouillable (V-Lock), afin de réduire le risque de débranchement accidentel.
-
Fonction Network Visibility

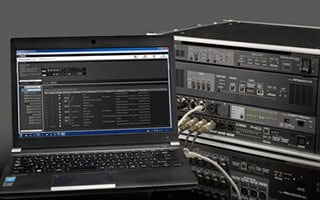

Les switches réseau Yamaha de la Série SWP1 ont été créés spécifiquement pour donner aux utilisateurs un maximum d’avantages, avec une configuration et une facilité d’utilisation les plus grandes possibles. Ils permettent d’optimiser le réseau Dante en appuyant sur une seule touche et de bénéficier d’une visibilité réseau optimale tout en tirant le meilleur parti des capacités de gestion des flux audio en Dante. Utilisé avec les switches de la Série SWP1, le logiciel Yamaha Audio Network Monitor (sous Windows) autorise un suivi et une gestion complets non seulement des switches SWP1 connectés, mais aussi des périphériques Dante connectés. Le protocole original Yamaha L2MS (Layer 2 Management Service) étend le concept de “visibilité réseau” à tous les périphériques réseau Dante connectés à des switches de la Série SWP1.
Yamaha SWP1 series network switches were specifically created to give users maximum benefit with the greatest possible setup and operating ease. They allow one-touch Dante optimization plus advanced network visibility while taking full advantage of Dante audio flow management capabilities. Yamaha LAN Monitor software works with the SWP1 series to allow comprehensive monitoring and management of not only any connected SWP1 series switches, but connected Dante devices as well. Yamaha’s original L2MS (Layer 2 Management Service) protocol extends “network visibility” capability to any Dante devices connected to SWP1 series switches.
*The software name of Yamaha Audio Network Monitor has been changed to Yamaha LAN Monitor.
LAN Mapping pour une vue globale complète du réseau
Il est parfois long et difficile de bien saisir la façon dont sont connectés plusieurs switches situés dans des emplacements différents, et celle dont les périphériques réseau sont connectés à ces mêmes switches. Le logiciel Yamaha Audio Network Monitor permet de visualiser clairement la topologie globale de votre réseau, en présentant de façon limpide les interconnexions entre switches et périphériques Dante. Il suffit de connecter un PC sous Windows au switch SWP1 le plus proche, puis de lancer le logiciel Yamaha Audio Network Monitor.

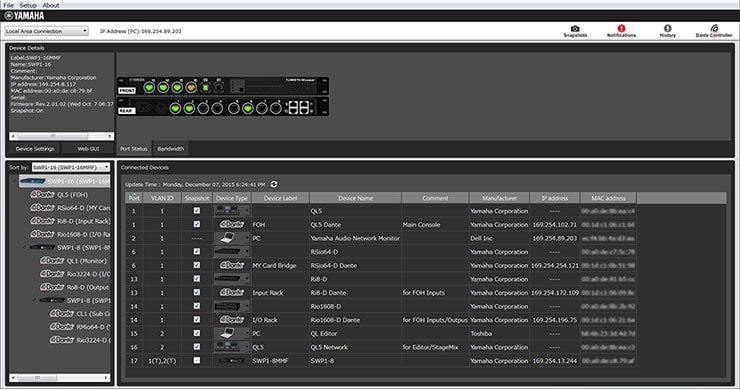

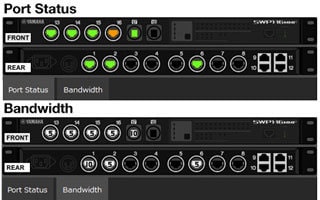

Statut des ports et utilisation de la bande passante
Le logiciel Yamaha Audio Network Monitor possède une visualisation du statut des ports et un affichage de la bande passante, indiquant clairement le statut de connexion de chacun des ports des switches, des informations sur les appareils connectés, la vitesse de communication sur chaque port, et l’utilisation effective de la bande passante disponible sur chaque port.
Info périphériques Dante
Les informations et le suivi de périphérique sont disponibles pour tout appareil Dante connecté à un switch de la Série SWP1 sur le réseau. L’utilisateur peut visualiser le statut du port Primary et du port Secondary, et le statut d’émission réception des données, aspect important pour une communication audio Dante stable et fiable. Ces fonctionnalités vous permettent de garder en permanence un œil sur la « santé globale » du réseau.

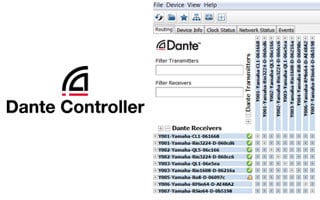

Lancement de Dante Controller en un clic
L’interface utilisateur du logiciel Yamaha Audio Network Monitor possède, en sa partie supérieure, un bouton Dante Controller, permettant de lancer cet utilitaire d’un simple clic (évidemment, le logiciel Dante Controller doit être installé sur l’ordinateur). Ce passage facile entre Yamaha Audio Network Monitor et Dante Controller autorise un contrôle intégral du réseau Dante depuis un même ordinateur.

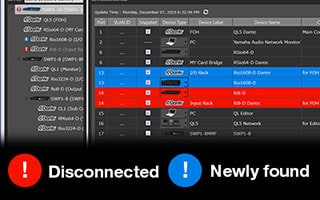

Fonction Snapshot pour repérer facilement les problèmes
Une fois qu’il est configuré comme vous le désirez, vous pouvez prendre un “snapshot” du statut du réseau. Le logiciel tient ensuite compte de la valeur des différents paramètres, et vous alerte au moindre changement. Exemple : vous prenez un snapshot du réseau en répétition, et vous serez ensuite alerté si un câble est débranché, si un périphérique est éteint, ou si un mauvais branchement intervient juste avant le concert, par exemple.

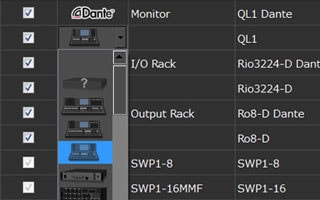

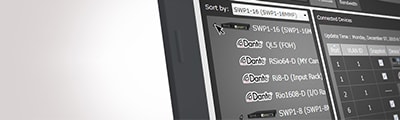

Identification des périphériques avec icônes, labels et commentaires
Identifier les périphériques reliés à un switch par leur adresse IP ou MAC est une approche difficile et sujette à erreurs. Les périphériques Dante connectés sont repérés dans le logiciel Yamaha Audio Network Monitor par une icône Dante et par un numéro d’identification (Device ID) entré précédemment via le logiciel Dante Controller. Vous pouvez aussi entrer des informations supplémentaires dans les champs Label et Comment, par exemple l’emplacement du périphérique.

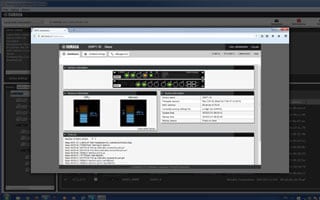

Paramètres du switch détaillés et updates de firmware
L’interface graphique Web de chaque périphérique peut être rappelée, afin d’assurer un accès aux paramètres avancés et à autoriser les updates de firmware.
Systèmes
Exemples de systèmes
L’interface graphique Web de chaque périphérique peut être rappelée, afin d’assurer un accès aux paramètres avancés et à autoriser les updates de firmware.
Exemple 1 : Système simple à deux switches
Un switch SWP1 est placé sur scène, l’autre se trouve à la console façade. La liaison par fibre optique entre les switches permet une transmission fiable des données sur une distance maximale de 300 m. L’utilisateur peut connecter un ordinateur à l’un ou l’autre switch, pour suivi/contrôle/gestion de la globalité du réseau

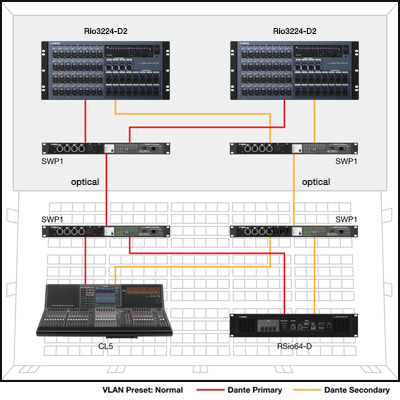

Exemple 2 : un système Dante redondant
Des switches séparés sont mis en œuvre pour les connexions sur les réseaux Dante Primary et Secondary. Cette configuration double le nombre de switches et de câbles nécessaires par rapport à un système « ordinaire », mais dans les situations où aucune défaillance n’est admissible, la redondance ainsi obtenue vaut le matériel supplémentaire utilisé.

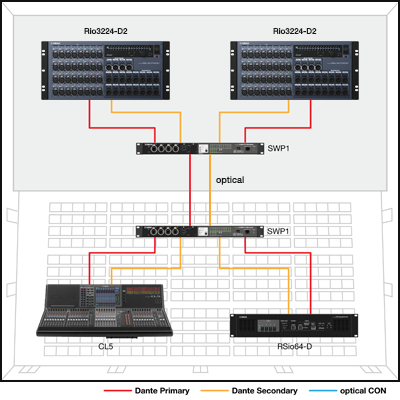

Exemple 3: réseau Dante redondant avec VLAN
Dans cet exemple, des réseaux locaux virtuels (VLAN) ont été configurés sur les switches SWP1 : la ligne Dante Primary a été assignée au VLAN1 et la ligne Secondary, au VLAN2. Deux switches suffisent pour la redondance des liaisons câble. Il faut ajouter des modules fibre optique optionnels MMF-SWP1 aux switches SWP1 pour permettre les connexions en optique pour chaque ligne.

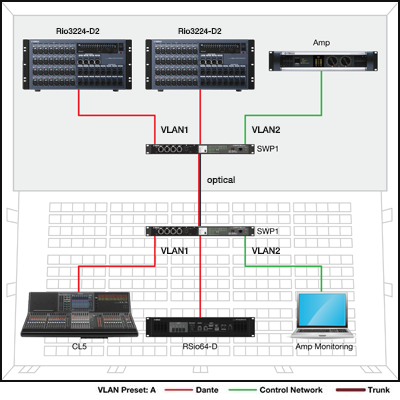

Exemple 4 : VLAN pour réseau Dante et contrôle d’amplis en simultané
Dans ce cas, le VLAN1 gère le réseau Dante, tandis que le VLAN2 sert au suivi des amplis et au réseau de contrôle. Ainsi, l’aspect « contrôle amplis » est isolé et protégé de la communication multicast Dante.

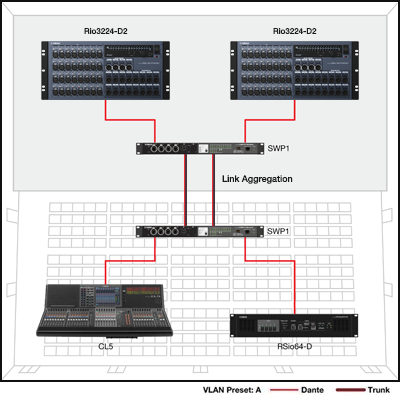

Exemple 5 : Modules fibre optique pour liaisons ‘Backbone’ redondantes
Vous pouvez installer des modules fibre optique optionnels MMF-SWP1 dans les switches SWP1 pour implémenter des liaisons ‘Backbone’ redondantes. Le mode Link Aggregation double la bande passante disponible, ce qui laisse une marge importante dans le réseau.

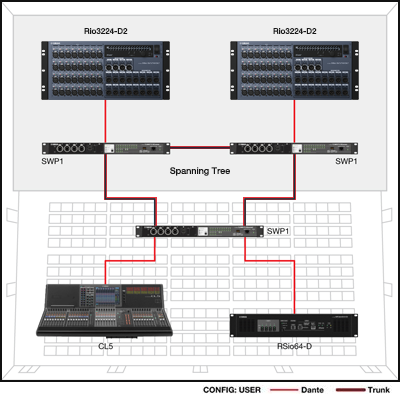

Exemple 6 : Protocole Spanning Tree pour redondance entre switches
Le protocole Spanning Tree (MSTP/RSTP/STP) peut assurer la redondance entre switches connectés selon une boucle. Cette possibilité peut s’utiliser conjointement avec la redondance Dante Primary/Secondary, pour une fiabilité encore accrue. *La configuration Spanning Tree ne peut pas être rappelée depuis les presets de VLAN, mais les fichiers de configuration correspondants sont à votre disposition en téléchargement sur le site Yamaha pro audio.
