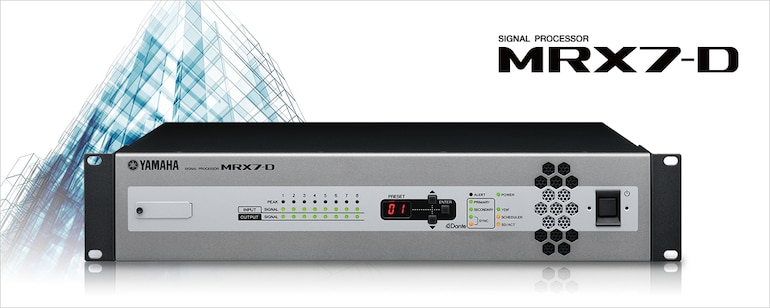

MRX7-DProcesseur de signaux audio
Pour contrôler de façon simple les systèmes audio les plus complexes
Caractéristiques
Gestion centralisée de plusieurs systèmes de sonorisation à partir d'un seul processeur
Les exigences en matière de systèmes de sonorisation pour les salles de conférence d'entreprises, les établissements d'enseignement, les centres commerciaux et divers autres environnements deviennent de plus en plus vastes et complexes. Le MRX7-D offre une efficacité de contrôle et une flexibilité exceptionnelles pour un large éventail d'installations audio.
Étant donné que l'architecture de conception du MRX7-D est librement configurable, elle permet à un ingénieur du son de créer une solution unique pour le client qui peut intégrer de nombreux composants de traitement uniques et maximiser l'utilisation du DSP disponible. Doté d'une connectivité Dante intégrée, il permet également aux systèmes audio de tirer parti des nombreux autres produits compatibles Dante sur le marché, y compris la vaste gamme de consoles de mixage numériques de Yamaha.
Flexible et extensible
Le MRX7-D tire pleinement parti de la technologie de réseau Dante adoptée à l'échelle mondiale. Dante est un véritable réseau numérique qui accroît la flexibilité et l'extensibilité d'un système audio tout en contribuant à en réduire le coût. Il peut gérer et distribuer simultanément un grand nombre de canaux audio sur de longues distances vers de nombreux appareils sur le réseau. Avec autant d'appareils compatibles Dante disponibles, tels que des microphones, des processeurs, des consoles de mixage numériques et des amplificateurs, c'est le choix idéal pour la conception de systèmes à moyenne et grande échelle.
Une interface graphique intuitive pour la conception de systèmes de sonorisation
Deux applications logicielles de conception sont disponibles pour une utilisation avec la série MTX/MRX.
ProVisionaire Design
ProVisionaire Design est une application logicielle Windows complète qui permet une conception sonore intuitive lors de l'utilisation de produits Yamaha compatibles. Il est parfait pour concevoir des systèmes qui utilisent des produits Yamaha tels que la série MTX/MRX, la série XMV, les interfaces Rio/Tio et les solutions ADECIA. ProVisionaire Design peut également être combiné avec l'application informatique ProVisionaire Control, permettant un contrôle intégré de tous les aspects d'un projet, de la conception et de la configuration du système à l'exploitation et à la gestion quotidiennes.
MTX-MRX Editor
MTX-MRX Editor est une application logicielle qui peut être utilisée pour construire des systèmes de sonorisation avec la série MTX/MRX ou la série XMV. Il permet le contrôle des systèmes de sonorisation pour s'adapter aux environnements et aux applications de multiples zones différentes, y compris la diffusion de musique et d'audio vocal adaptés aux besoins spécifiques de chaque zone, ainsi que la lecture de musique et d'annonces automatisées déclenchées par minuterie.

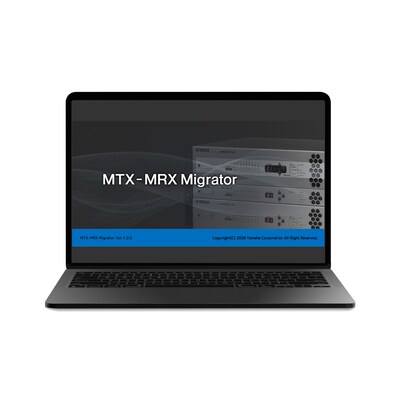

MTX-MRX Migrator
MTX-MRX Migrator convertit les paramètres des séries MTX et MRX à partir des fichiers de projet MTX-MRX Editor en données de configuration pour ProVisionaire Design.
Yamaha propose une large gamme d'options de contrôle à distance
Du point de vue du client, la possibilité d'accéder à un contrôle simple de son système audio est cruciale, quel que soit le niveau de sophistication de ce système. Pour cette raison, Yamaha propose une large gamme d'options de contrôle à distance. Celles-ci incluent de simples panneaux muraux DCP avec des équivalents sans fil pouvant fonctionner à partir d'un téléphone ou d'une tablette iOS ou Android. Ensuite, il y a le contrôleur mural programmable MCP1 plus sophistiqué, le microphone de station d'appel avancé PGM1 et les applications entièrement personnalisables ProVisionaire Touch et ProVisionaire Control pour les tablettes iOS et les appareils Windows respectivement.
-
Présentation
La série MTX/MRX est conçue principalement pour les installations commerciales multizones et est équipée de fonctions de traitement flexibles qui sont essentielles à une grande variété d'applications. Voici une introduction au processeur DSP MTX et MRX de Yamaha.
-
Aperçu : E/S

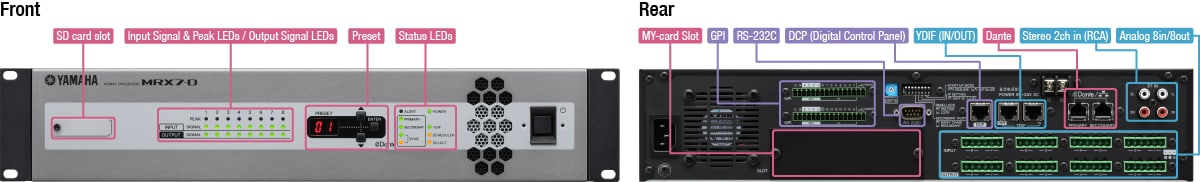

Un examen plus approfondi des entrées et sorties des processeurs MTX et MRX, ainsi qu'un aperçu du traitement disponible dans chacun d'eux.

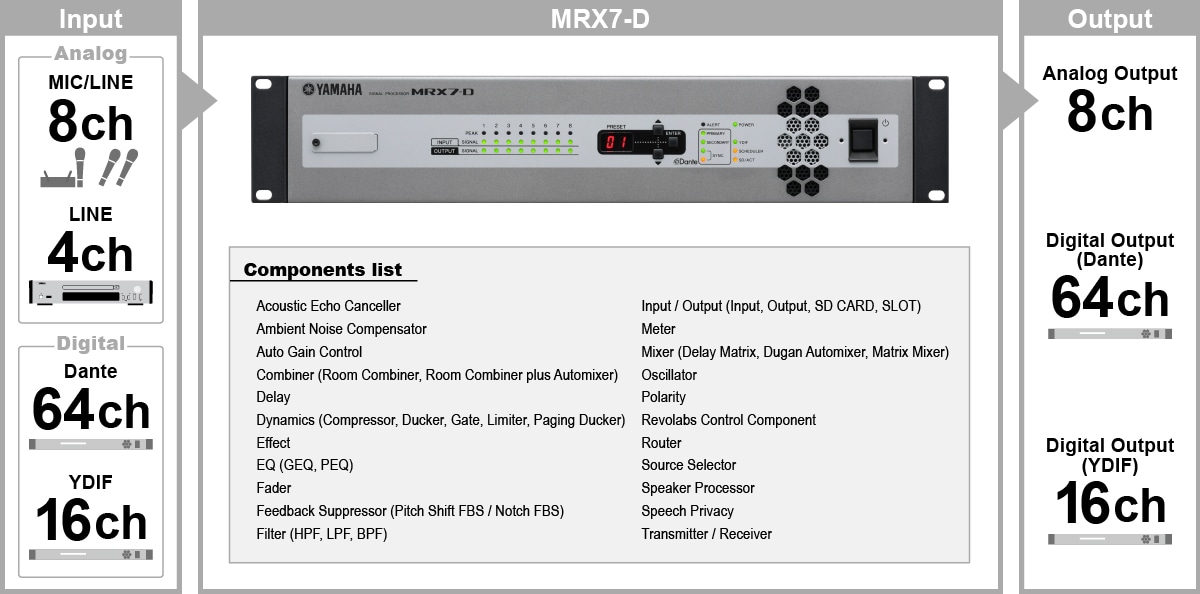

De nombreuses fonctions dans une seule unité
Vastes capacités d'E/S et d'expansion
L'ensemble de l'opération d'ajustement des niveaux des microphones, des lecteurs Blu-ray et d'autres entrées, de traitement des signaux audio avec l'égaliseur interne et d'autres effets, et de distribution de ces signaux aux amplificateurs de puissance ou aux contrôleurs externes, peut être géré avec un seul appareil.
-
Aperçu : E/S
Un examen plus approfondi des entrées et sorties des processeurs MTX et MRX, ainsi qu'un aperçu du traitement disponible dans chacun d'eux.
Emplacement pour carte mémoire SD pour la lecture

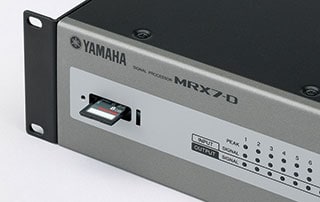

L'emplacement pour carte mémoire SD permet la lecture directe de fichiers audio au format MP3 ou WAV. Ces fichiers pourraient être une source pour la lecture de musique accessible à distance ou, ils pourraient être des annonces ou des messages prédéfinis qui sont diffusés selon la fonction de planificateur intégrée. Enfin, la carte SD pourrait également stocker les sons de carillon qui sont déclenchés à partir d'une station d'appel PGM1.
Grande extensibilité offerte par l'emplacement pour carte Mini-YGDAI
Il est possible d'étendre les E/S intégrées du MRX7-D en utilisant les modules d'extension d'entrée/sortie EXi8 et EXo8. Dotés de huit entrées micro/ligne ou de huit sorties analogiques, ils transmettent vers et depuis le MRX7-D en utilisant le format YDIF de Yamaha sur des distances allant jusqu'à 30 m.
Le MRX7-D dispose également d'un emplacement pour carte Mini-YGDAI qui peut accueillir des cartes optionnelles prenant en charge une variété de formats audio, et une extension allant jusqu'à 16 canaux d'E/S.
Système de réseau numérique MRX7-D
L'utilisation de deux types de mise en réseau dans le MRX7-D peut réduire considérablement le coût et le temps d'installation. La combinaison du YDIF pour les connexions de système plus courtes et de Dante pour les installations plus vastes peut considérablement améliorer la flexibilité de conception.
Dante pour MRX7-D
Le MRX7-D est équipé de deux ports Dante qui permettent d'acheminer 64 canaux d'entrées et de sorties à 44,1 kHz/48 kHz sur un réseau redondant. Des systèmes de réseau Dante simples ou plus vastes et sophistiqués peuvent être créés à l'aide du MRX7-D et des amplificateurs XMV-D compatibles Dante.
Le protocole audio réseau Dante d'Audinate a été adopté, non seulement dans les processeurs et les amplificateurs de puissance, mais aussi dans de nombreux autres types d'équipements audio numériques tels que les consoles de mixage numériques Yamaha. Dans la version 3.2 et ultérieure, il prend en charge le contrôle HA des racks d'E/S de la « série Rio » et du « Tio 1608-D ». Cela en fait l'épine dorsale idéale pour les systèmes audio en réseau plus vastes, d'autant plus que les connexions ne sont pas limitées à un maximum de 30 m comme avec YDIF, mais peuvent transporter l'audio jusqu'à 100 m sur un câble CAT5e.
Un réseau numérique Dante gère toutes les données audio et de contrôle, ce qui facilite les modifications et l'expansion du système. De nouveaux appareils peuvent être ajoutés au réseau via un seul câble CAT5e et configurés rapidement à l'aide de MTX-MRX Editor. La mise en réseau Dante offre une flexibilité supérieure du système ainsi qu'une grande capacité pour une expansion future.
Prise en charge de Dante Domain Manager, AES67 et Dante Device Lock
Prend en charge la norme d'interconnectivité de réseau audio « Dante Domain Manager » (mise à jour vers la version 3.31). « Dante Domain Manager » d'Audinate Corporation est désormais pris en charge. « Dante Domain Manager » d'Audinate Corporation est un logiciel d'administration de réseau qui offre une authentification des utilisateurs et des paramètres de sécurité basés sur les rôles. Vous pouvez désormais construire un système de sonorisation sécurisé et évolutif basé sur l'infrastructure Dante.
Le processeur de signaux MRX7-D prend désormais en charge la norme d'interconnexion de réseau audio AES67. Cela permet une connexion via AES67 à des réseaux audio tels que Ravenna, Q-LAN ou Livewire, augmentant ainsi l'évolutivité du système.
Le verrouillage d'appareil Dante (Dante Device Lock) est également pris en charge, ce qui empêche un tiers de modifier les réglages Dante. Cela peut accroître la sécurité du système dans des environnements tels que les salles de concert où un opérateur externe est censé utiliser le système ou apporter de l'équipement.
YDIF
Le MRX7-D intègre le format de transmission numérique YDIF; une technologie exclusive et unique de Yamaha qui assure la transmission de 16 canaux audio et du signal d'horloge (word clock) via un câble Ethernet CAT5 standard. Le format YDIF peut être utilisé pour mettre en cascade plusieurs appareils des séries MRX/MTX ou pour transmettre le signal audio aux amplificateurs de puissance de la série XMV avec un câblage très simple jusqu'à 30 mètres.
Système d'appel intelligent et flexible pour les grands espaces commerciaux
La station d'appel PGM1 et l'extension d'appel PGX1 sont conçues pour fonctionner spécifiquement avec le MRX7-D ou le MTX5-D. Elles fonctionnent via PoE et se connectent au réseau via Dante. Chaque PGM1 peut être étendue avec un maximum de deux unités PGX1, et jusqu'à 4 unités PGM1 peuvent être connectées à un seul système.
-
PGM1, PGX1
Les PGM1/PGX1 de Yamaha sont des stations d'appel qui peuvent être utilisées avec le MTX5-D ou le MRX7-D. Elles peuvent être mises en réseau via un réseau Dante et en utilisant l'alimentation par Ethernet ou PoE. Cette vidéo vous montrera comment configurer la station d'appel sur le système.
Flexibilité et facilité d'utilisation
À mesure que l'échelle et les exigences de contrôle d'un système audio augmentent, le nombre d'appareils requis et la complexité globale augmentent en conséquence. Avec le MRX7-D et le logiciel dédié MTX-MRX Editor, les appareils d'entrée et de sortie peuvent être rapidement disposés via un assistant logiciel et les composants de traitement internes du MRX7-D peuvent être combinés selon les besoins. Une simple application logicielle fournit tout le nécessaire pour la conception et la gestion complètes du système.
Logiciel dédié pour la conception totale de systèmes de sonorisation
Le logiciel MTX-MRX Editor facilite la conception du système de sonorisation avec un flux de travail qui simule la procédure d'installation standard. Un assistant facile à utiliser vous permet de commencer par disposer les appareils à utiliser dans la configuration souhaitée, puis des composants de traitement peuvent être ajoutés là où c'est nécessaire. Le MTX-MRX Editor fournit des outils complets et intuitifs pour concevoir des systèmes de sonorisation de l'entrée à la sortie.
-

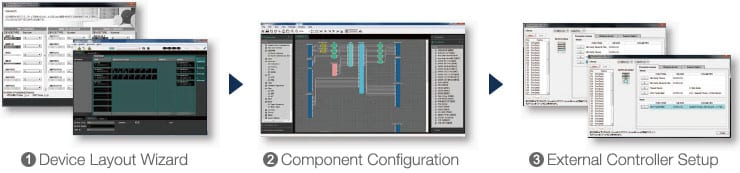

1) Assistant de disposition des appareils
En plus du MRX7-D, l'assistant permet d'ajouter et de disposer les processeurs matriciels de la série MTX, les amplificateurs de puissance de la série XMV, les panneaux de commande numériques DCP et les modules d'extension d'entrée et de sortie EXi8/EXo8 selon les besoins.
-
2) Configuration des composants

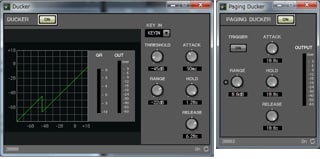

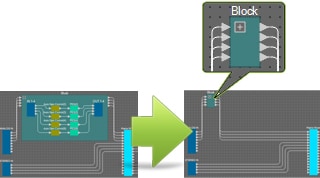

Le MRX7-D dispose d'une gamme polyvalente de composants de traitement intégrés : faders, commutateurs ON/OFF, sélecteurs de source matricielle, GEQ, mixage automatique Dugan, confidentialité vocale, annulateur d'écho, et plus encore. Il suffit de sélectionner les composants requis et de les disposer via une interface graphique.
-
3) Configuration du contrôleur externe
Les paramètres qui seront disponibles pour l'utilisateur final peuvent être spécifiés via le MTX-MRX Editor. Une variété de contrôleurs externes peut être adaptée pour répondre idéalement aux exigences de chaque installation.
Offre les fonctions permettant de tenir des conférences de façon efficace et productive
Dugan Automixer : Prévenez le larsen et la captation indésirable avec plusieurs microphones
Le larsen et la captation de bruits indésirables peuvent être difficiles à contrôler lors de réunions d'entreprise et de tables rondes où plusieurs microphones sont utilisés, ce qui entraîne souvent une altération de la qualité du son et de l'intelligibilité. L'Automixer Dugan augmente automatiquement le gain des microphones en cours d'utilisation tout en réduisant le gain des microphones inutilisés. Il tient également compte de la relation entre les entrées individuelles et le niveau d'entrée global pour assurer un gain de mélangeur idéalement constant. Une marge avant larsen sûre et un rapport signal/bruit optimal sont maintenus en tout temps.
-
Dugan Automixer 1
Lorsque personne ne parle, le niveau d'entrée de tous les microphones est faible et le gain est égal. Plutôt que de mettre les microphones en sourdine, le gain est réparti de manière égale entre tous les microphones.
-
Dugan Automixer 2
Lorsqu'une personne parle, le gain de son microphone est instantanément augmenté à 0 dB, tandis que le gain des autres microphones est réduit. Il en va de même lorsqu'une autre personne parle.
-
Dugan Automixer 3
Si deux personnes parlent simultanément, la répartition du gain entre les microphones actifs est ajustée pour obtenir un gain global constant, tandis que le gain du microphone restant est réduit.
Annulateur d'écho acoustique : Éliminez l'écho de la conférence à distance pour une intelligibilité maximale

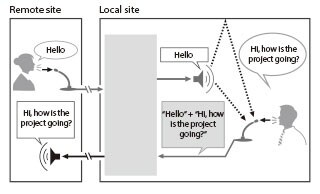

Dans les situations de conférence à distance, la parole provenant de l'emplacement distant et émise par l'enceinte locale peut être captée par le microphone local et renvoyée à l'emplacement distant en plus de la parole locale. Ce type d'écho peut considérablement dégrader l'intelligibilité du son entendu à l'emplacement distant. L'annulateur d'écho acoustique supprime efficacement ce type d'écho indésirable, maximisant ainsi la clarté et l'intelligibilité. Le son reçu au microphone est comparé au son émis par l'enceinte et analysé. Un filtre adaptatif est utilisé pour soustraire la sortie de l'enceinte de l'entrée du microphone, empêchant ainsi la sortie de l'enceinte d'être renvoyée sous forme d'écho par le microphone. Veuillez noter que cette fonction n'est pas conçue pour éliminer les propres réflexions acoustiques ou la réverbération de la pièce.
* L'annulateur d'écho acoustique est disponible à partir de la version 2.1.

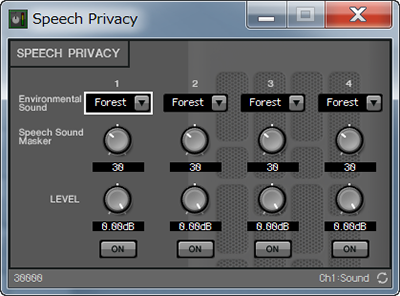

Système de confidentialité vocale : Conservez les informations confidentielles dans la salle de conférence
La nécessité de protéger la confidentialité dans les salles de conférence et les espaces de réunion, en particulier dans les institutions financières ou médicales, est une préoccupation croissante. Le système de confidentialité vocale utilise une technique originale de masquage sonore pour empêcher la fuite d'informations confidentielles. Plutôt que de masquer la conversation avec un bruit à volume élevé, une « tonalité de masquage d'informations » synthétisée à partir d'éléments de la parole humaine à l'aide d'un processus original camoufle efficacement les informations parlées. Cette approche permet de protéger les informations par un masquage à volume relativement faible, contribuant ainsi à maintenir le confort de l'environnement de conférence. Le son synthétisé à partir de la parole humaine rend la conversation inintelligible pour les oreilles indiscrètes. Cette fonction ne réduit pas au silence le son de la conversation.
Contrôle
Contrôler des appareils externes, y compris les appareils d'autres marques
Avec la fonction « External Events », vous pouvez émettre des commandes UDP ou TCP à partir des processeurs Yamaha MTX3, MTX5-D et MRX7-D. Cette fonction permet de contrôler des appareils externes, y compris les appareils d'autres marques, par GPI, DCP, MCP1, Wireless DCP et Preset Recall. Par exemple, vous pouvez allumer le projecteur, fermer les rideaux et éteindre les lumières avec les appareils de contrôle.
Conception flexible et une variété de panneaux de commande personnalisés
Yamaha propose une gamme polyvalente d'options de contrôle à distance pour s'adapter aux différents types d'installation ainsi qu'aux exigences uniques du client. Celles-ci vont de simples télécommandes murales à un contrôle logiciel entièrement personnalisable pour les plateformes basées sur iOS ou Windows.
Approche intuitive et simple pour concevoir des contrôleurs flexibles
La série ProVisionaire offre un moyen simple et intuitif de créer des contrôleurs originaux idéalement configurés pour l'installation cible. Plusieurs pages de conception sont disponibles afin de pouvoir fournir différents panneaux de commande pour différentes zones audio et/ou différents utilisateurs, avec des préréglages et des paramètres optimisés pour chacun.
Aucune compétence spécialisée en programmation n'est requise. Une interface intuitive facilite la création de faders pour le contrôle du volume et de commutateurs pour la sélection de la source.
ProVisionaire Control
En glissant et déposant simplement des widgets tels que des faders et des commutateurs sur un écran, vous pouvez créer un panneau de commande original idéal dédié aux applications et aux fonctions requises pour un projet d'installation. Aucune connaissance ou expérience en programmation n'est nécessaire. ProVisionaire Control peut contrôler une vaste gamme d'équipements de sonorisation Yamaha et le contrôleur TD amplifié NEXO NXAMPmk2. Il offre également une compatibilité avec les commutateurs vidéo IDK pour un contrôle complet et pratique des systèmes audio et vidéo. De plus, ProVisionaire Control dispose d'une fonctionnalité de surveillance unifiée pour l'équipement audio professionnel Yamaha, permettant une gestion approfondie via les réseaux audio. ProVisionaire Control s'impose comme une solution de plateforme unifiée qui offre une commodité et une fiabilité exceptionnelles pour une vaste gamme d'applications.
Procédure de base de ProVisionaire Control : de la configuration à l'utilisation
-
Étape 1 : Conception du contrôleur
Créez une disposition avec des widgets qui remplissent les fonctions de faders et de commutateurs, et assignez-les aux appareils de commande requis.
-
Étape 2 : Vérification et livraison
En utilisant la fonction de contrôleur de ProVisionaire Control, utilisez-le comme un véritable contrôleur pour vérifier l'apparence et la convivialité.
-
Étape 3 : Utilisation
Une fois le système en ligne, tous les appareils compatibles peuvent être contrôlés. La tablette peut être montée sur un mur ou une autre surface fixe, ou utilisée à la main pour une liberté et une commodité maximales de contrôle à distance.
ProVisionaire Touch
Cette application pratique pour iPad permet le contrôle du système MTX/MRX via un réseau Wi-Fi. Une variété de widgets de contrôle peut être disposée selon les besoins pour créer des configurations de panneaux de commande personnalisées, idéalement configurées pour des systèmes individuels.
* ProVisionaire Touch peut être téléchargé gratuitement depuis l'App Store d'Apple. (Apple, iPad sont des marques de commerce d'Apple Inc., déposées aux États-Unis et dans d'autres pays. App Store est une marque de service d'Apple Inc.).

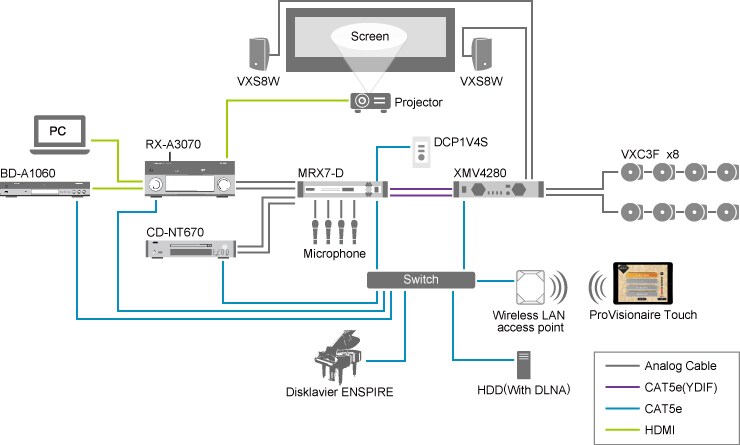

Contrôle polyvalent sur une large gamme de contenus musicaux et vidéo
Un seul iPad peut être utilisé pour contrôler une gamme complète de sources musicales : lecteurs CD, stockage NAS, appareils mobiles, radio Internet et même un piano. De plus, les lecteurs de disques Blu-ray et les récepteurs AV Yamaha. En commutant les vidéos et les sources musicales en fonction des événements dans les restaurants/salles de banquet, en contrôlant collectivement l'ajustement du volume du microphone et la commutation vidéo dans la salle de conférence, il est possible de fournir un système de gestion fluide en utilisant un seul iPad.
Vaste prise en charge des contrôleurs externes
Le MRX7-D est compatible avec une vaste gamme de contrôleurs externes, ce qui permet un simple réglage du volume et un contrôle complexe.
Panneau de commande numérique - Série DCP
Les contrôleurs DCP offrent un contrôle externe flexible de plusieurs fonctions telles que le rappel de préréglages, les niveaux et la lecture de carte SD. La série comprend trois modèles différents qui présentent diverses configurations de commutateurs et de boutons de volume. Les contrôleurs DCP sont connectés à la série MTX/MRX en utilisant une connexion en guirlande jusqu'à huit panneaux de commande. Les trois modèles sont disponibles dans des formats normalisés américaines ou européennes, conçus pour répondre aux spécifications de la plupart des régions du monde.
-
Panneau de commande numérique - Série DCP
Le Digital Control Panel (DCP) est une solution simple pour contrôler toute la programmation sophistiquée du processeur MTX/MRX. Examinons de plus près les caractéristiques et apprenons comment configurer les DCP avec MTX-MRX Editor.
Concentrateur de contrôleurs numériques - DCH8
Le DCH8 divise la ligne de contrôle des appareils hôtes tels que la série MTX/MRX de Yamaha en un maximum de 8 lignes. Il permet une structure de système flexible, avec une combinaison de connexions en étoile et de connexions en guirlande comme répéteur entre l'appareil hôte et les panneaux de commande.

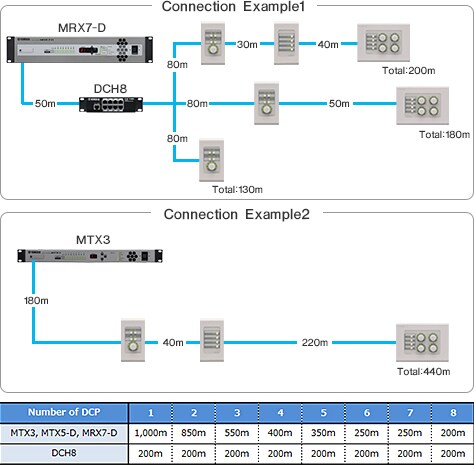

Série DCP / Distance de connexion du DCH8

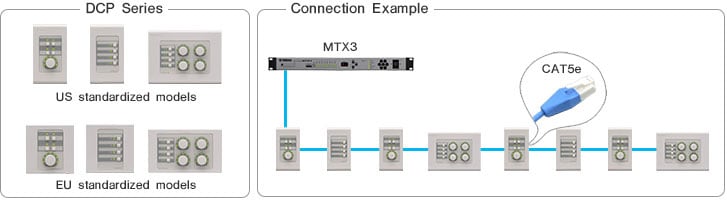

Il est possible de connecter jusqu'à huit unités de contrôleur DCP en utilisant des connexions en guirlande allant jusqu'à 200 m. De plus, il est possible de prolonger la distance de connexion en réduisant le nombre d'unités de la série DCP installées comme ci-dessous. Lors de l'utilisation de 2 ou 3 contrôleurs DCP dans un espace commercial doté d'un grand plancher, une simple connexion en guirlande est efficace. Lors de l'utilisation de plus de 4 contrôleurs DCP dans un grand espace commercial sur plus d'un étage, une topologie flexible (combinant des connexions en guirlande et en étoile) peut aider à prolonger la longueur « totale » du câble en combinant la série DCP avec le DCH8.
-
Concentrateur de contrôleurs numériques - DCH8
Le DCH8 étend la flexibilité des configurations du DCP. Examinez l'appareil de plus près et apprenez comment connecter les DCP ensemble avec le DCH8.
Wireless DCP
L'application Wireless DCP pour les appareils iPhone ou Android vous permet de contrôler à distance la série MTX/MRX. Étant donné que le Wireless DCP a la même fonction que la série DCP, vous pouvez contrôler la série MTX/MRX via votre appareil intelligent n'importe où dans les restaurants, les salles de banquet, etc.
* Wireless DCP peut être téléchargé gratuitement depuis l'App Store d'Apple et Google Play. (Apple, iPhone et iPod sont des marques de commerce d'Apple Inc., déposées aux États-Unis et dans d'autres pays. App Store est une marque de service d'Apple Inc. Android et Google Play sont des marques de commerce de Google Inc.)
-
Wireless DCP
Wireless DCP étend la flexibilité avec l'utilisation d'appareils intelligents. Il offre les mêmes fonctions que le DCP sans qu'aucun câblage ne soit requis. Cette vidéo expliquera comment configurer Wireless DCP.
Panneau de commande mural MCP1
Le MCP1 de Yamaha est un panneau de commande mural avancé pour contrôler les systèmes MTX et MRX. Son écran matriciel et sa prise en charge des caractères universels facilitent l'étiquetage dynamique dans de nombreuses langues, dont le japonais, le chinois et l'arabe. Jusqu'à 36 paramètres peuvent être assignés à la page d'accueil principale ou à l'une des six sous-pages. Chacune de ces pages peut être protégée contre tout accès non autorisé à l'aide d'un code PIN programmable. Jusqu'à 16 unités de MCP1 peuvent être ajoutées à un système MTX/MRX.
-
Contrôleur mural MCP1
Le MCP1 de Yamaha est un contrôleur mural avancé pour contrôler un système MTX ou MRX. Il permet à l'utilisateur de contrôler son système à distance avec plus de fonctions qu'un DCP et avec un niveau de sécurité plus élevé. Cette vidéo vous montrera comment configurer le MCP1 sur le système.
AMX / CRESTRON
Le MRX7-D comprend des connecteurs RS232C et Ethernet qui facilitent la connexion à divers contrôleurs externes, tels que ceux fabriqués par AMX et CRESTRON.
Systèmes

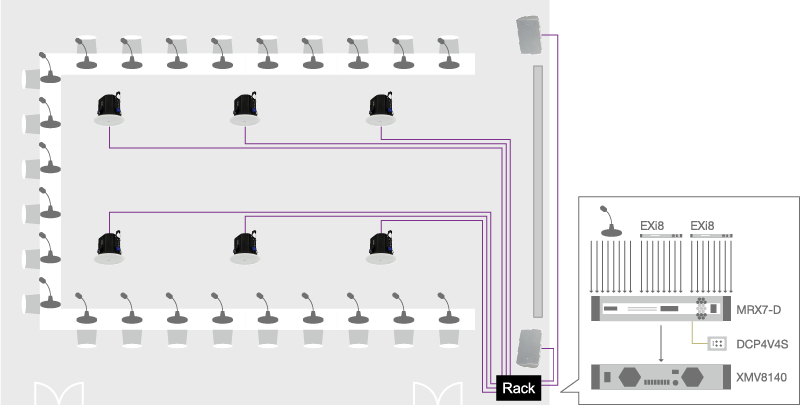

Systèmes 1 : Salle de conférence avec Dugan Automixer
Dans une salle de réunion ou un centre de congrès où plusieurs microphones sont utilisés, la fonction de mixage automatique Dugan du MRX7-D peut gérer le niveau de chaque microphone, obtenant ainsi une meilleure clarté du son et supprimant le larsen indésirable. En même temps, en combinaison avec d'autres fonctions, le MRX7-D peut offrir un environnement sonore confortable.

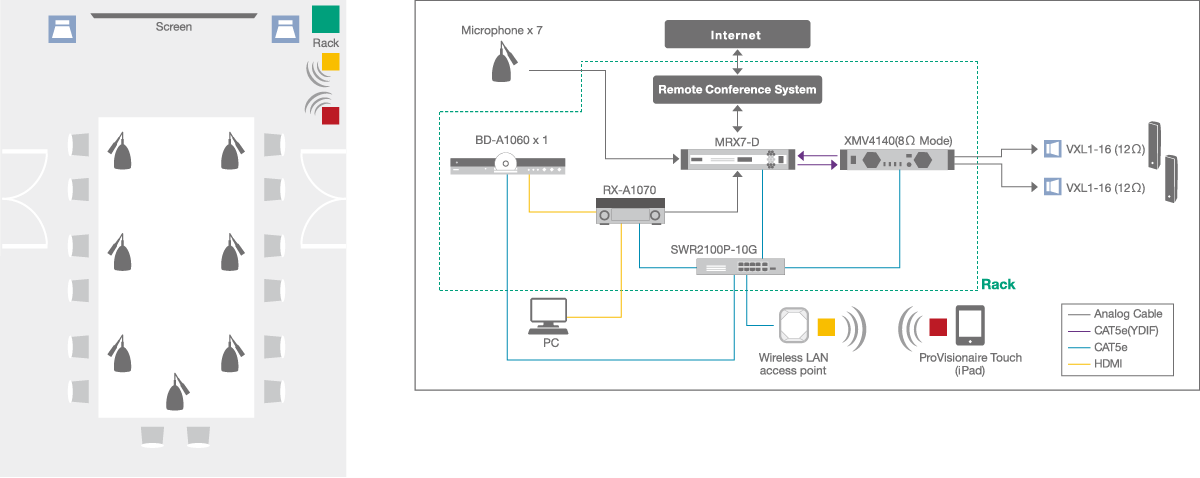

Systèmes 2 : Salle du conseil avec système de conférence à distance
En utilisant la fonction AEC du MRX7-D, plusieurs participants dans des salles de réunion séparées peuvent se joindre à une téléconférence à distance. Le système de sonorisation d'une salle de réunion peut être utilisé via un iPad avec ProVisionaire touch.
Systèmes 3 : Salles de conférence (moyennes) avec système de confidentialité vocale
Si des conférences se tiennent en même temps dans deux salles adjacentes, le fait d'entendre les conversations de la salle voisine peut déranger les participants. Ce système utilise la fonction de confidentialité vocale pour empêcher le contenu des conversations tenues dans les salles de conférence de se propager dans le couloir. Il masque également le contenu des réunions des salles voisines afin d'offrir un environnement confortable où les participants peuvent se concentrer sur leur propre réunion.

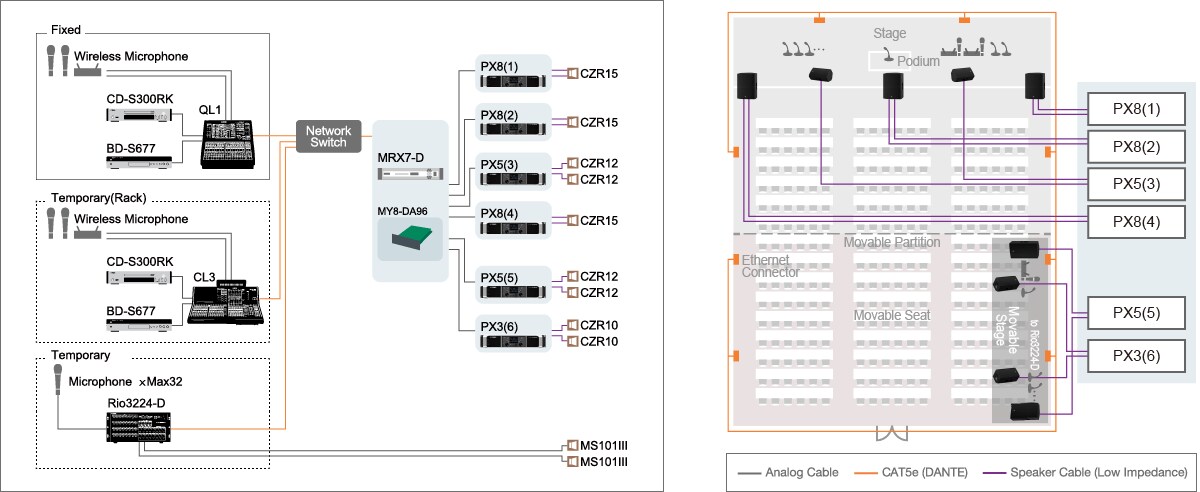

Systèmes 4 : Salle d'assemblée avec système de réseau audio Dante
Cette salle peut être utilisée dans son intégralité ou cloisonnée pour des conférences, des séminaires, des cours, des tables rondes et d'autres événements, avec un réseau Dante pour la communication audio. Le MRX7-D peut servir d'intermédiaire via le réseau Dante, ce qui permet de partager l'audio de diverses manières.
Lorsque la salle entière est utilisée, la console de mixage numérique CL3 dans la salle de contrôle ou la console de mixage numérique QL1 dans la zone de la salle peut être utilisée. Lorsque la salle est cloisonnée, la QL1 est utilisée pour la division côté scène tandis que la CL3 est utilisée pour la division restante.
Le rack d'E/S et les consoles de mixage numériques QL1 dans la salle peuvent être positionnés selon les besoins et connectés au port Ethernet le plus proche parmi les multiples ports fournis autour de la salle.
Studio de mixage numérique série N
Panneau de commande numérique - Série DCP
Les trois modèles sont disponibles dans des formats normalisés américaines ou européennes, conçus pour répondre aux spécifications de la plupart des régions du monde.
DCP1V4S
Panneau de commande numérique
Panneau de commande mural équipé de 1 bouton de volume et de 4 commutateurs pour le DME7, les séries MTX/MRX et les séries MA/PA. Connexion facile par câble CAT5 acheminant le protocole RS485 et l'alimentation. Un maximum de 8 DCP peuvent être connectés à 1 DME7 et à la série MTX/MRX. 1 DCP1V4S peut être connecté à 1 MA2030a/MA2030. Un maximum de 2 DCP peuvent être connectés à 1 MA2120 ou PA2120.
DCP4S
Panneau de commande numérique
Panneau de commande mural équipé de 4 commutateurs pour le DME7, les séries MTX/MRX et les séries MA/PA. Connexion facile par câble CAT5 acheminant le protocole RS485 et l'alimentation. Un maximum de 8 DCP peuvent être connectés à 1 DME7 et à la série MTX/MRX. Un maximum de 2 DCP peuvent être connectés à 1 MA2120 ou PA2120.
DCP4V4S
Panneau de commande numérique
Panneau de commande mural équipé de 4 boutons de volume et de 4 commutateurs pour le DME7, les séries MTX/MRX et les séries MA/PA. Connexion facile par câble CAT5 acheminant le protocole RS485 et l'alimentation. Un maximum de 8 DCP peuvent être connectés à 1 DME7 et à la série MTX/MRX. Un maximum de 2 DCP peuvent être connectés à 1 MA2120 ou PA2120.
Concentrateur de contrôleurs numériques
DCH8
Concentrateur de contrôleurs numériques
Divise la ligne de contrôle provenant d'appareils hôtes tels que le Yamaha DME7 et les séries MTX/MRX en un maximum de 8 lignes.
Station d'appel
PGM1Microphone de station d'appel
Le PGM1 est un microphone de station d'appel qui peut être utilisé avec le MTX5-D ou le MRX7-D.
- Prise en charge du réseau Dante
- 8 boutons peuvent être assignés à n'importe quelles fonctions *Les destinations de sortie et les sources d'entrée sont spécifiées via le MTX-MRX Editor
- Jusqu'à 4 unités peuvent être connectées par système
- Alimentation PoE
- Dimensions : 132 (L) x 56 (H) x 154 (P) mm (sans le microphone)
- Poids : 1,2 kg (avec le microphone), 1,0 kg (sans le microphone)
PGX1Extension de station d'appel
Le PGX1 est une extension de station d'appel qui peut être utilisée avec le PGM1.
- Extension de fonction pour le PGM1
- 8 boutons peuvent être assignés à n'importe quelles fonctions *Les destinations de sortie et les sources d'entrée sont spécifiées via le MTX-MRX Editor
- Jusqu'à 2 unités peuvent être connectées à chaque PGM1
- Dimensions : 132 (L) x 56 (H) x 154 (P) mm
- Poids : 0,9 kg (sans le support de connexion)
Contrôleur mural
MCP1
Contrôleur mural
- 6 boutons peuvent être assignés pour exécuter des fonctions de contrôle (via ProVisionaire Design ou MTX-MRX Editor)
- Affichage multilingue pris en charge
- Quatre niveaux d'utilisateur pour la gestion des accès
- Jusqu'à 16 unités peuvent être connectées par système
- Alimentation PoE
- Adaptateur de boîtier arrière fourni
- Dimensions : 149 (L) x 125 (H) x 18 (P) mm
- Poids : 0,5 kg
Commutateur L2
SWR2100P-10G
Commutateur L2
Le commutateur réseau de la série SWR2100P équipé de dix ports RJ45.
- Ports disponibles pour l'alimentation PoE : 1-9 / Port de liaison montante : port 9
- Un maximum de 30 W peut être fourni par chaque port compatible PoE (Tous les ports 70 W)
SWR2100P-5GCommutateur L2
Le commutateur réseau de la série SWR2100P est équipé de cinq ports RJ45.
- Ports disponibles pour l'alimentation PoE : 1-4 / Port de liaison montante : port 5
- Un maximum de 30 W peut être fourni par chaque port compatible PoE (Tous les ports 70 W)
SWR2311P-10GCommutateur L2
Les réglages recommandés pour un fonctionnement stable d'un réseau Dante (tels que QoS, EEE et IGMP Snooping) peuvent être effectués facilement
- Ports LAN équipés d'une alimentation PoE : 8 (1-8)
- Ports combo LAN/SFP : 2 (9, 10) (Le port LAN et l'emplacement SFP sont mutuellement exclusifs)
- L'alimentation PoE est conforme à la norme IEEE 802.3at et peut fournir jusqu'à 30 W à tous les ports PoE
- Serveur RADIUS intégré pour une gestion avancée de la sécurité
Module d'extension d'entrée/Module d'extension de sortie
EXi8Module d'extension d'entrée
Les modules d'extension d'entrée EXi8 convertissent l'audio analogique de microphone/ligne en numérique et transmettent le signal en utilisant le format YDIF de Yamaha. Les préamplis de l'EXi8 peuvent être contrôlés à distance depuis un processeur de la série MTX/MRX via un câble Ethernet.
EXo8Module d'extension de sortie
Les modules d'extension de sortie EXo8 disposent de 8 canaux de convertisseurs NA qui produisent un son analogique de haute qualité en convertissant la sortie numérique des processeurs de la série MTX/MRX via YDIF.
Spécifications EXi8/EXo8
Spécifications d'entrée analogique EXi8
Spécifications d'entrée numérique EXi8
Spécifications de sortie analogique EXo8
Spécifications de sortie numérique EXo8
Spécifications d'E/S de contrôle EXi8/EXo8
MTX-MRX Editor
Logiciel dédié pour la conception totale de systèmes de sonorisation

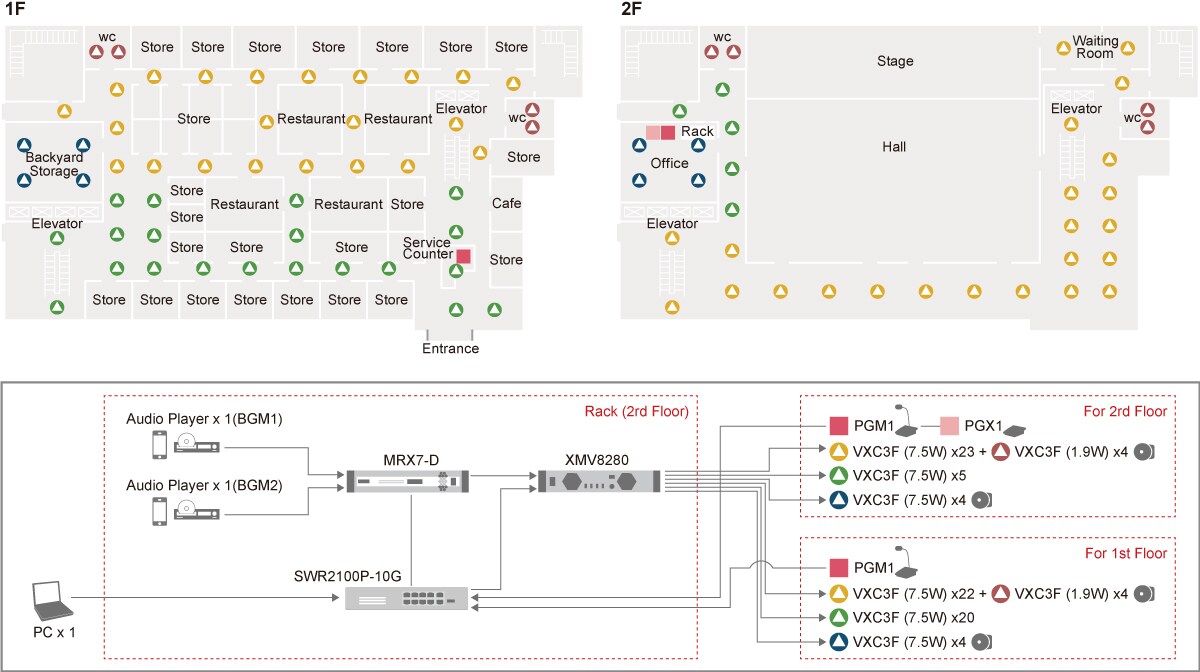

Gestion centralisée de multiples systèmes de sonorisation à partir d'un seul PC
MTX-MRX Editor est une application logicielle dédiée à la configuration et à la gestion des systèmes de sonorisation conçus autour des processeurs de signaux des séries MTX et MRX. Il peut mixer l'audio provenant de microphones, de CD, de fichiers MP3 et WAV, diffuser différents contenus vers de multiples zones, configurer la lecture de musique et d'annonces activées par minuterie, et bien plus encore. MTX-MRX Editor facilite la gestion et la distribution d'un son optimisé pour des zones distinctes d'un magasin ou d'une installation à partir d'un seul ordinateur.
Gestion centralisée de plusieurs systèmes réseau avec un seul PC
De plus, dans la version 3.2, par exemple, dans de multiples installations telles que des parcs d'attractions et des centres commerciaux, il est possible de gérer plusieurs espaces séparément sur plusieurs sous-réseaux pour chaque zone à l'aide d'un seul PC.
Une gamme polyvalente de fonctions audio
1) Des caractéristiques pour une grande variété d'applications
Le MRX7-D offre une gamme de caractéristiques pour les systèmes de sonorisation installés sous la forme de « composants » qui peuvent être combinés et configurés selon les besoins : faders, commutateurs, mélangeurs matriciels, sélecteurs de source, égaliseur graphique, mixage automatique Dugan, confidentialité vocale (Speech Privacy), annulation d'écho, et plus encore.
* MTX-MRX Editor Ver.2.1.0 and later.
** MTX-MRX Editor Ver.2.2.0 and later.
*** Included in MTX-MRX Editor Version 3.2.0 and later.
Compensateur de bruit ambiant
Le bruit ambiant peut varier considérablement tout au long de la journée et selon les jours de la semaine, ce qui rend nécessaire d'ajuster le volume de la musique d'ambiance et des annonces en conséquence. Le compensateur de bruit ambiant se charge de ces ajustements automatiquement, réglant la musique d'ambiance et les annonces à des niveaux optimaux en tout temps.
Mixage automatique Dugan
En utilisant le mélangeur automatique Dugan, le gain d'entrée des microphones utilisés est automatiquement augmenté, tandis que le gain des micros non utilisés est diminué afin de réduire les fuites de bruit ambiant. Cela améliore la clarté du son. Aucune connaissance ou compétence technique spécialisée n'est requise : les gains des micros sont ajustés automatiquement.
* À partir de la version 3.0.0, le nombre de canaux d'entrée du mélangeur automatique Dugan a été étendu jusqu'à 24 canaux.
-
Mixage automatique Dugan
L'algorithme Dan Dugan partage clairement le gain du micro entre les microphones sans aucun signe audible de gating ou d'autres artéfacts. Nous examinerons plus en détail l'Automixer Dan Dugan ou les processeurs MTX/MRX.
Combinateur (Room Combiner/Room Combiner plus Automixer)

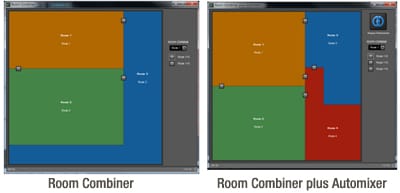

Ce composant est idéal pour gérer la séparation ou la combinaison d'espaces cloisonnés dans des salles de banquet ainsi que des zones dans des espaces de vente au détail ouverts, par exemple. Jusqu'à huit zones peuvent être contrôlées avec un seul composant. Deux types de composants combineurs sont fournis : Room Combiner et Room Combiner plus Automixer. Ce dernier intègre en outre la fonctionnalité de mélangeur automatique Dan Dugan.
* À partir de la version 3.0.0, le nombre de canaux d'entrée du mélangeur automatique Dugan a été étendu jusqu'à 24 canaux.
-
Combineur de pièces
Le MRX7-D dispose d'un système matriciel intelligent appelé Room Combiner qui gère les zones audio à l'intérieur d'un lieu comme les salles de bal ou les salles de conférence. Nous examinerons cette fonction plus en détail.
Processeur d'enceinte
En plus de prendre en charge un filtre répartiteur (crossover) jusqu'à 4 voies, ce composant de processeur d'enceinte comprend un délai, un égaliseur paramétrique à 6 bandes, un limiteur et d'autres fonctions. Les données créées par l'utilisateur peuvent être stockées dans une bibliothèque pour un rappel instantané en cas de besoin, afin de s'adapter aux changements des enceintes utilisées.
Mélangeur matriciel
Une variété de composants de mélangeur matriciel est fournie, allant d'un petit type 2x2 jusqu'à une grande matrice 64x64 pour des besoins de mixage plus complexes.
Planificateur
N'importe quelle fonction peut être déclenchée à n'importe quelle heure préprogrammée. Utilisé conjointement avec l'emplacement pour carte mémoire SD intégrée, le Planificateur peut être utilisé pour planifier la lecture de fichiers audio spécifiés.
Annulateur d'écho acoustique
Le composant AEC (Acoustic Echo Canceller) réduit l'écho acoustique causé lors d'une téléconférence et offre une meilleure qualité de son pour vos réunions et conversations.
-
AEC (Acoustic Echo Canceller)
Dans les situations de conférence à distance, la parole provenant de l'emplacement distant émanant de l'enceinte locale peut être captée par le microphone local et renvoyée à l'emplacement distant en plus de la parole locale. Le composant AEC peut prévenir ce problème efficacement. Voyons comment cela fonctionne.
Speech Privacy
Cette fonction mixe des sons d'ambiance et des sons de masquage pour qu'il soit difficile pour les personnes à proximité d'entendre une conversation dans un endroit précis. Chaque signal mixé compte deux sorties : une sortie sans décalage et une sortie avec décalage. En assignant ces deux sorties à des enceintes en alternance, vous pouvez réduire la sensation non naturelle de déphasage là où le son se chevauche.

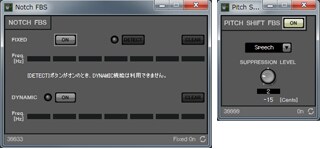

Suppresseur de larsen (Notch FBS / Pitch Shift FBS)
Ces composants peuvent prévenir efficacement le larsen causé par la sortie des enceintes captée par un ou plusieurs microphones et réamplifiée en boucle continue. Le larsen n'est pas seulement désagréable pour les oreilles, il peut aussi endommager les enceintes. La première étape pour prévenir le larsen consiste à éloigner les enceintes et les microphones les uns des autres. Mais lorsque même le positionnement le plus méticuleux ne permet pas d'éviter le larsen, les fonctions du suppresseur de larsen (FBS) peuvent aider à maximiser la marge de larsen. Le MRX7-D intègre les composants Notch FBS et Pitch Shift FBS. Le composant Notch FBS utilise un filtre coupe-bande (notch) à 7 bandes pour atténuer le larsen, tandis que le Pitch Shift FBS arrête les boucles de larsen en décalant légèrement la hauteur des fréquences de larsen.
-
FBS (Feedback Suppressor)
Cette vidéo expliquera comment le FBS sur le processeur MRX et MTX fonctionne pour prévenir le larsen efficacement.
Matrice avec délai
Ce mélangeur matriciel montre les assignations des canaux d'entrée aux bus de sortie disposées en damier. La balance de groupe et le délai peuvent être ajustés individuellement pour chaque bus de sortie.
Effets
Quatre programmes d'effets sont fournis : Reverb Hall, Reverb Stage, Karaoke Echo et Vocal Echo. Ces effets peuvent être utiles lors de banquets ou d'événements pour ajouter de l'ambiance aux performances musicales et animer de manière générale l'environnement acoustique.
Ducker / Paging Ducker
Le composant Ducker réduit le niveau de volume des autres canaux lorsqu'une entrée audio est détectée sur un canal « KEY IN » spécifié. Si une entrée de microphone est spécifiée comme canal KEY IN alors que d'autres canaux reçoivent la sortie d'une source de musique d'ambiance, par exemple, le niveau de la musique d'ambiance sera automatiquement réduit chaque fois qu'une annonce est faite via le microphone, puis reviendra à la normale à la fin de l'annonce. Le Paging Ducker ajoute une fonction TRIGGER qui permet de prioriser les entrées de déclenchement.
Émetteur / Récepteur

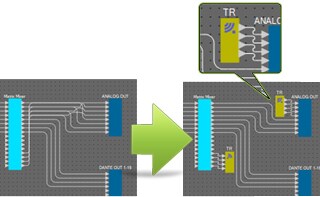

Ce composant permet de masquer le câblage entre les composants situés à différents endroits sur la feuille de conception afin de réduire l'encombrement à l'écran et d'améliorer la lisibilité. Les composants Émetteur et Récepteur ayant la même étiquette de composant sont connectés « en arrière-plan » de sorte que les fils correspondants n'apparaissent pas à l'écran. Un seul composant Émetteur peut être connecté à de multiples composants Récepteur. L'étiquette du composant et le nombre de canaux sont sélectionnés lors du placement des composants sur la feuille de conception. De nouvelles étiquettes de composants peuvent être saisies manuellement, ou des noms de composants existants peuvent être sélectionnés dans une liste. Sélectionnez le nombre de canaux qui correspond aux connexions requises.
Détecteur audio
Le détecteur audio est une fonction qui détecte les signaux audio. En enregistrant l'indicateur de détection sur la sortie GPI, un signal peut être émis depuis le connecteur GPI [OUT] de l'unité lorsqu'un signal audio est détecté.
Sommateur

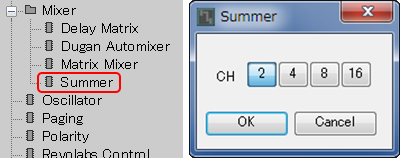

Le sommateur (Summer) est un composant de mélangeur qui mélange simplement plusieurs signaux d'entrée. Il peut être utilisé comme un simple mélangeur, par exemple pour combiner des faders et des sommateurs de manière flexible, ou simplement pour convertir des signaux stéréo en signaux mono. Il existe 4 types d'entrées pour le sommateur : 2, 4, 8 et 16 lignes, et la sortie est de 1 ligne.
2) Caractéristiques pour une convivialité accrue
Traçage du chemin du signal
Cette fonction affiche graphiquement le routage audio et l'état d'activation/désactivation des canaux dans les configurations, ce qui permet d'identifier facilement les causes de problèmes courants tels qu'une sortie audio indésirable ou l'absence de sortie audio.

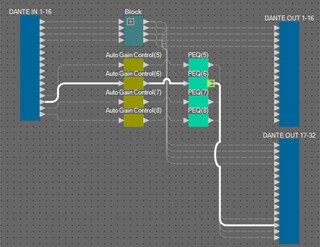

Bloc défini par l'utilisateur
Les composants et le câblage associé peuvent être assignés à des blocs définis par l'utilisateur. En regroupant de multiples composants et connexions dans des blocs faciles à gérer, l'organisation sur la feuille de conception devient plus exhaustive, tandis que la possibilité de copier des blocs permet de dupliquer plus facilement des fonctions complètes sur de multiples canaux, par exemple. Depuis la mise à jour V2.2, un code PIN pour les blocs définis par l'utilisateur peut être utilisé pour empêcher l'affichage ou la modification de la configuration et des paramètres, pour une sécurité et une sûreté maximales. Les composants d'entrée/sortie à l'intérieur des blocs peuvent être réorganisés selon les besoins, ce qui ajoute considérablement à la flexibilité globale du système.
Mode d'affichage sur moniteur haute résolution

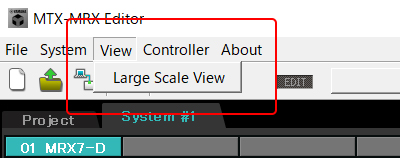

Large Scale View règle l'éditeur de composants de MRX Designer et MTX-MRX Editor sur un grossissement d'affichage vertical et horizontal de 200 %.
Informations connexes
Études de cas
Solutions connexes
* Les spécifications sont susceptibles d'être modifiées sans préavis. Les couleurs et les finitions présentées peuvent différer de celles des produits réels.
