Comment choisir un commutateur réseau
Utilisation avec des systèmes audio Yamaha
Configuration Dante facile

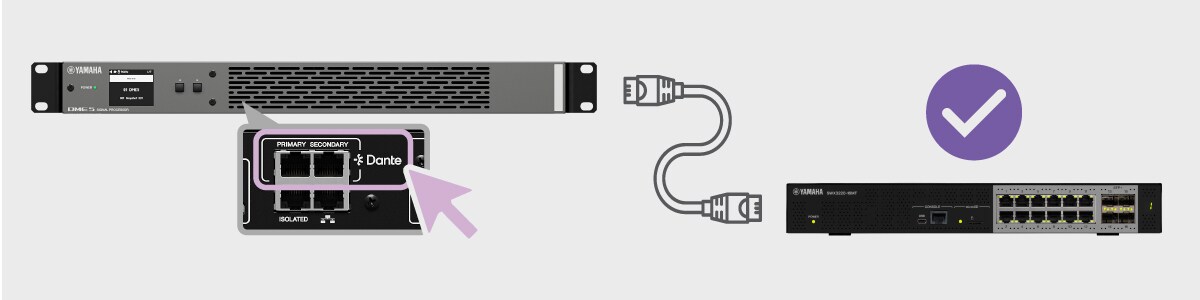

Optimisation automatique pour Dante — Il suffit de connecter
Il suffit de se connecter pour optimiser pour Dante ; aucune connaissance informatique avancée n'est requise.
Connectez simplement les appareils audio Yamaha à un commutateur réseau Yamaha avec les paramètres d'usine par défaut pour optimiser automatiquement les paramètres pour Dante. Les paramètres requis pour Dante seront appliqués automatiquement, y compris la QoS, l'IGMP Snooping et la désactivation du contrôle de flux (Flow Control) et de l'Energy Efficient Ethernet (EEE), ce qui facilite la création d'un réseau audio stable et fiable.
Remarques :
- Le commutateur Yamaha doit être dans son état d'usine par défaut.
- Le commutateur et les appareils audio connectés doivent être des modèles et des versions de micrologiciel pris en charge.
Non optimisé automatiquement (configuration manuelle)
L'optimisation automatique n'est pas disponible pour les configurations non prises en charge; cependant, les configurations non prises en charge peuvent toujours être facilement optimisées pour Dante manuellement en suivant les étapes ci-dessous.
Cas 1 : Le micrologiciel du commutateur est obsolète :
Mettre à jour le micrologiciel du commutateur vers la dernière version
Téléchargez le dernier micrologiciel pour le commutateur.
Lancez l'outil de configuration et de gestion de commutateur Yamaha LAN Monitor, connectez-vous au commutateur et cliquez sur le bouton Firmware Update pour mettre à jour.
Après avoir mis à jour le micrologiciel, essayez à nouveau l'optimisation automatique pour Dante (décrite ci-dessus).
Remarque : L'utilisation du dernier micrologiciel est recommandée, car il inclut de nouvelles fonctionnalités et des corrections de bogues.

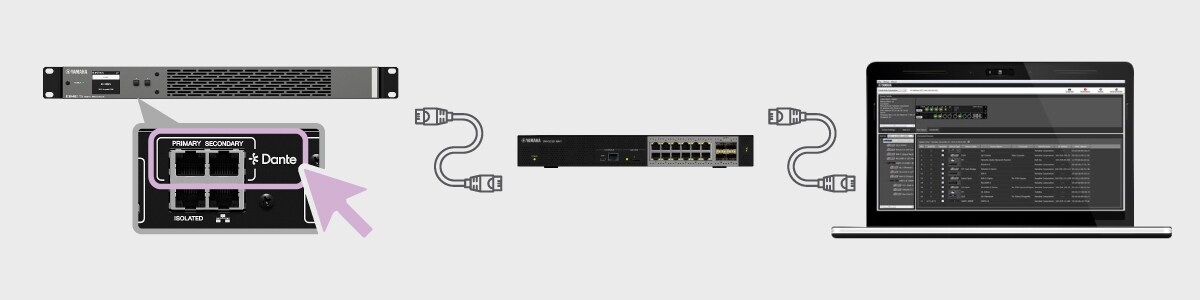

Cas 2 : Le commutateur n'est pas dans son état d'usine par défaut :
Facile à optimiser pour Dante manuellement
À l'aide de l'outil de configuration et de gestion de commutateur Yamaha LAN Monitor, accédez à l'interface Web (GUI) du commutateur et sélectionnez « Dante » dans les paramètres du profil ProAV.
Cela applique automatiquement les paramètres Dante, y compris la QoS, l'IGMP Snooping, la désactivation du contrôle de flux (Flow Control) et la désactivation de l'Energy Efficient Ethernet (EEE).
*Lorsqu'un commutateur a déjà été configuré et n'est pas dans son état d'usine par défaut, les appareils audio Yamaha ne seront pas optimisés automatiquement lors de la connexion.
-

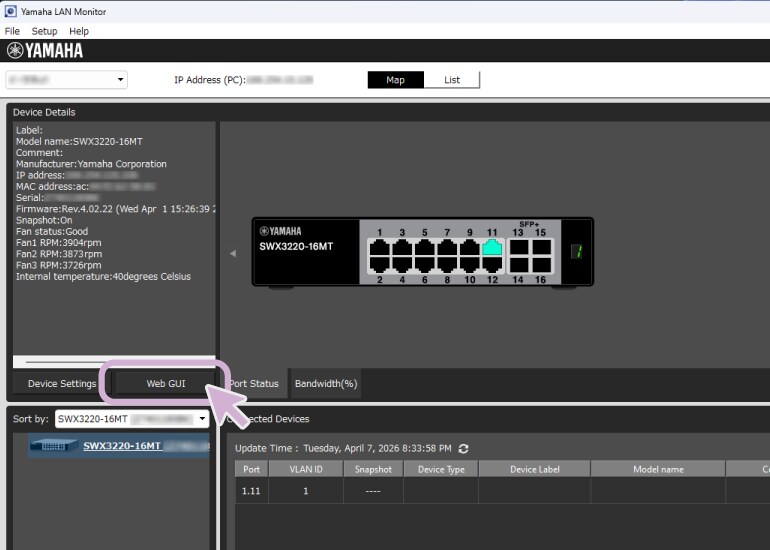

Étape 1. Lancez Yamaha LAN Monitor > Cliquez sur « Web GUI »
-

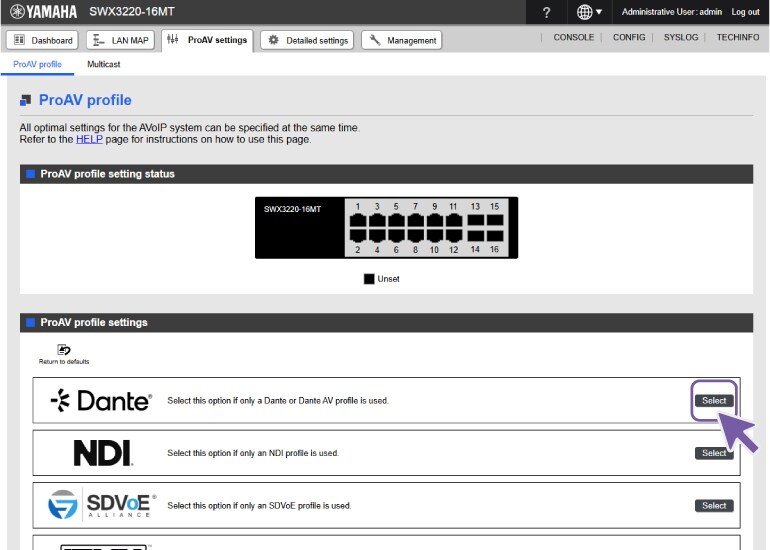

Étape 2 : Dans les paramètres ProAV, sélectionnez « Dante » et cliquez sur Appliquer.
-

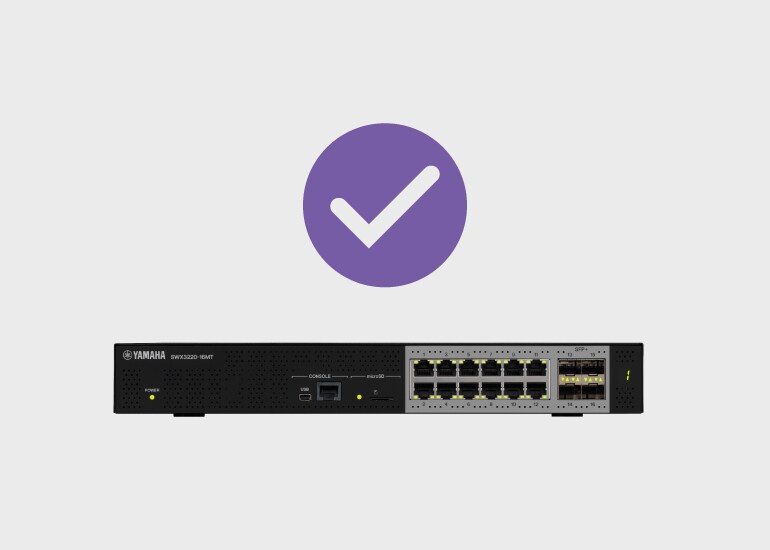

L'optimisation Dante est terminée!
Choisir le bon commutateur pour vos besoins
1. Vérifiez le nombre d'appareils que vous allez connecter
Exemple : Vous souhaitez connecter huit appareils.
2. Vérifiez si l'un de ces appareils prend en charge le PoE
Si vous n'utilisez pas d'appareils PoE, passez à l'étape 3
Si vous utilisez des appareils PoE, faites le total des besoins en alimentation individuels de chaque appareil.
Exemple : 15 W+15 W+15 W+15 W+15 W+0 W+0 W+0 W = Total 75 W
Exemple : Pour huit appareils avec un besoin en alimentation total de 75 W, le SWX2210P-10G (8 ports PoE, max. 124 W) est le mieux adapté.
| Nombre de ports PoE | Commutateur géré (Budget d'alimentation PoE maximal) |
|---|---|
| 24 | SWX2310P-28GT (370 W) |
| 8 | SWR2311P-10G (240 W) |
| SWX2210P-10G (124 W) |
3. Si etherCON n'est pas requis, faites une sélection dans la liste ci-dessous.
Exemple : Pour connecter huit appareils, le SWR2310-10G serait le meilleur choix.
| Nombre de ports de liaison descendante | Commutateur géré |
|---|---|
| 24 | SWR2310-28GT |
| 16 | SWR2310-18GT |
| 8 | SWR2310-10G |
4. Si etherCON est requis (*Sélectionnez parmi ces appareils lorsqu'une reconnexion fréquente des câbles est prévue, comme dans les installations temporaires.)
La série SWP2 est recommandée pour les configurations à plusieurs commutateurs.
La série SWP1 est recommandée pour les configurations à un seul commutateur.
*SMF et MMF dans le numéro de modèle indiquent le type de fibre optique pris en charge. SMF prend en charge jusqu'à 10 km, MMF jusqu'à 300 m.
| Nombre de ports PoE | Nombre de ports de liaison descendante | |
|---|---|---|
| 10G | 10 | SWP2-10SMF (Connexion de liaison montante jusqu'à 10 km) |
| SWP2-10MMF (Connexion de liaison montante jusqu'à 300 m) | ||
| 1G | 16 | SWP1-16MMF (Connexion de liaison montante jusqu'à 300 m) |
| 8 | SWP1-8MMF (Connexion de liaison montante jusqu'à 300 m) | |
| SWP1-8 |
Liste des appareils prenant en charge l'optimisation Dante simple (Automatique)
| Catégorie | Nom du modèle | Version du micrologiciel du commutateur | Appareils audio Yamaha pris en charge | ||
|---|---|---|---|---|---|
| ADECIA | série DME | série XMS | |||
| RM-CR, RM-CG, RM-TT, RM-WAP, VXC2P, VXL1-16P | V3.1 ou ultérieure | V3.1 ou ultérieure | |||
| Géré L3 |
SWX3220-30TCs | Rev.4.04.01 ou ultérieure | Oui | Oui | Oui |
| SWX3220-16TMs | Rev.4.02.16 ou ultérieure | Oui | Oui | Oui | |
| SWX3220-16MT | |||||
| Géré L2 (RJ45) |
SWX2322P-30MC | Rev.2.08.01 ou ultérieure | Oui | Oui | Oui |
| SWX2322P-16MT | Rev.2.06.16 ou ultérieure | Oui | Oui | Oui | |
| SWX2320-16MT | Rev.2.05.16 ou ultérieure | Oui | Oui | Oui | |
| SWX2310P-28GT | Rev.2.02.30 ou ultérieure | Oui | Oui | Oui | |
| SWR2311P-10G | |||||
| SWR2310-28GT | Rev.2.04.17 ou ultérieure | Oui | Oui | Oui | |
| SWR2310-18GT | |||||
| SWR2310-10G | |||||
| SWX2210P-10G | Rev.1.03.13 ou ultérieure | Oui | Oui | Oui | |
| Géré L2 (etherCON) |
SWP2-10MMF | Rev.2.03.21 ou ultérieure | Oui | Oui | Oui |
| SWP2-10SMF | Non pris en charge | Non pris en charge | Non pris en charge | Non pris en charge | |
| SWP1-16MMF | Non pris en charge | Non pris en charge | Non pris en charge | Non pris en charge | |
| SWP1-8MMF | Non pris en charge | Non pris en charge | Non pris en charge | Non pris en charge | |
| SWP1-8 | Non pris en charge | Non pris en charge | Non pris en charge | Non pris en charge | |
| L2 Non géré | SWR2100P-10G | Non pris en charge | Non pris en charge | Non pris en charge | Non pris en charge |
Liste des appareils prenant en charge l'optimisation Dante simple (Manuelle)
| Catégorie | Nom du modèle | Version du micrologiciel du commutateur | Profil ProAV |
|---|---|---|---|
| Géré L3 |
SWX3220-30TCs | Rev.4.04.01 ou ultérieure | Oui |
| SWX3220-16TMs | Rev.4.02.17 ou ultérieure | Oui | |
| SWX3220-16MT | |||
| Géré L2 (RJ45) |
SWX2322P-30MC | Rev.2.08.01 ou ultérieure | Oui |
| SWX2322P-16MT | Rev.2.06.17 ou ultérieure | Oui | |
| SWX2320-16MT | Rev.2.05.17 ou ultérieure | Oui | |
| SWX2310P-28GT | Rev.2.02.31 ou ultérieure | Oui | |
| SWR2311P-10G | |||
| SWR2310-28GT | Rev.2.04.18 ou ultérieure | Oui | |
| SWR2310-18GT | |||
| SWR2310-10G | |||
| SWX2210P-10G | Rev.1.03.14 ou ultérieure | Oui | |
| Géré L2 (etherCON) |
SWP2-10MMF | No | No |
| SWP2-10SMF | |||
| SWP1-16MMF | Non pris en charge | Non pris en charge | |
| SWP1-8MMF | Non pris en charge | Non pris en charge | |
| SWP1-8 | Non pris en charge | Non pris en charge | |
| L2 Non géré | SWR2100P-10G | Non pris en charge | Non pris en charge |
