Technologie Xtreme D : des solutions numériques haut de gamme

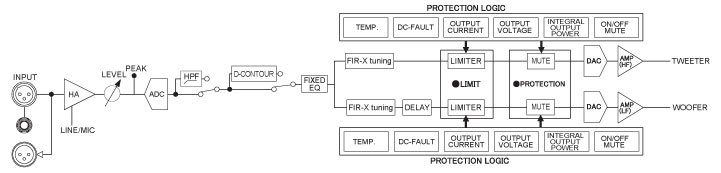

L'équipe de développement DSR a pleinement profité d'un certain nombre de technologies numériques avancées, à la fois nouvelles et raffinées, basées sur la vaste expérience de Yamaha accumulée au cours de nombreuses années de développement d'équipements audio professionnels. Les innovations technologiques numériques de pointe intégrées aux haut-parleurs de la série DSR comprennent le réglage numérique intégré, le contrôle dynamique intelligent, le lecteur numérique puissant et la protection DSP étendue. Ces quatre technologies "D" se combinent pour rendre possible les capacités de performance extrêmes de la série DSR, d'où le nom: Xtreme D est né.

Un traitement audio numérique en 48 bits d’une extrême précision, des technologies électroniques et acoustiques sophistiquées : la recette d’un son haute définition sans concurrence…

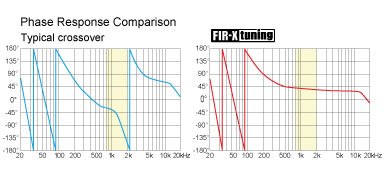

Optimisation FIR-X

Les réseaux de croisement numériques utilisent des filtres FIR * d'ordre élevé qui fournissent une réponse de phase linéaire. Le réglage FIR-X exclusif de Yamaha optimise simultanément la fréquence et la réponse de phase, tout en ajustant l'alignement temporel entre les transducteurs HF et LF.Le résultat final est une qualité sonore avec une clarté et une imagerie bien meilleures que celles possibles avec des croisements typiques. * Réponse d'impulsion finie

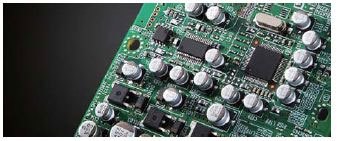

DSP hautes performances et convertisseurs A/N et N/A 24 bits

Tous les signaux sont traités avec une extrême précision par un processeur interne de hautes performances travaillant en 48 bits (registre accumulateur sur 76 bits), assurant une qualité sonore optimale. Les enceintes de la Série DSR utilisent des convertisseurs A/N et N/A dotés d’un excellent rapport signal/bruit et d’une gamme dynamique très étendue. Le signal analogique est transmis sur deux canaux, converti en numérique et sommé à l’intérieur du processeur. Grâce à l’application de cet algorithme, on améliore le rapport signal/bruit d’environ 3 dB.

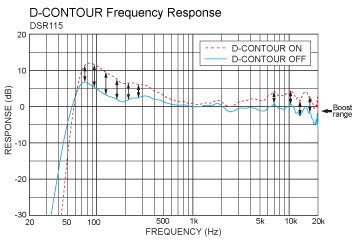

Processeur de dynamique multibande D-CONTOUR (Dynamic-CONTOUR)

D-CONTOUR est un processeur dynamique multibande doté d'une détection intelligente. Normalement, un compresseur est utilisé pour augmenter le SPL, mais cela affecterait la totalité de la bande passante audio, ce qui entraînerait une sensation restreinte au son. D-CONTOUR fonctionne en surveillant constamment la sortie de plusieurs bandes de fréquences, en réinjectant les données dans le système de détection intelligent. Ce système calcule ensuite les ajustements d'égalisation optimaux pour chaque bande de fréquence, résultant en un SPL maximum tout en conservant la musicalité. Ces ajustements d'égalisation sont effectués de manière très intelligente, directement liée à la réponse auditive de l'oreille humaine. Par conséquent, la série DSR peut fournir en continu un son naturel, clair et puissant, quel que soit le volume. D-CONTOUR peut être activé ou désactivé en fonction de l'environnement acoustique et du type de son souhaité.

1300 W d’amplification numérique (850 W pour le boomer, 450 W pour le tweeter)* : haute puissance, haute qualité

Les amplificateurs de classe D de nouvelle génération de Yamaha fournissent jusqu'à 1300 W * de puissance avec un amortissement de précision pour un son serré et net à partir de modules compacts et légers. Grâce à la combinaison idéale d'amplificateurs, de transducteurs et de DSP, les haut-parleurs de la série DSR offrent les niveaux de puissance les plus élevés de leur catégorie et un SPL jusqu'à 138 dB, tout en conservant une dynamique et une reproduction sonore précises. L'efficacité est telle que le refroidissement par convection est tout ce qui est nécessaire, éliminant le besoin de ventilateurs.

Radiateurs et structure interne à convexion naturelle d’une grande efficacité

Le radiateur possède des ailettes de refroidissement super-efficaces ; il est intégré au panneau arrière en aluminium moulé. Les cartes des circuits se trouvent à l’envers du panneau arrière : tous les modules (DSP, amplificateurs, alimentation…) sont implantés de façon à assurer une conduction thermique maximale. Comme toute la structure est conçue de façon à mieux dissiper la chaleur, la durée de vie de tous les composants est maximale. De plus, la structure interne a été optimisée pour une qualité sonore maximale. Par exemple, le module DSP est entièrement blindé, pour une séparation totale de l’amplificateur et de l’alimentation – ce qui évite toute apparition d’interférences ou de bruits de fond.

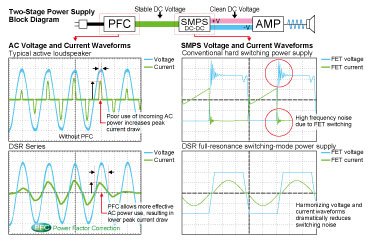

Alimentation à découpage ‘Full-Resonance’ avec PFC

La série DSR utilise une alimentation à découpage à haut rendement avec PFC. Le PFC harmonise les phases du courant de charge et de la tension d'alimentation, maximisant la puissance de sortie et garantissant un fonctionnement stable dans des conditions sévères. La méthode de commutation à résonance complète utilise à la fois la résonance de tension et la résonance de courant, créant une forme d'onde d'alimentation propre avec un bruit haute fréquence minimal. Cette alimentation propre et efficace permet à l'ensemble du système d'enceintes d'atteindre son plein potentiel de performances.

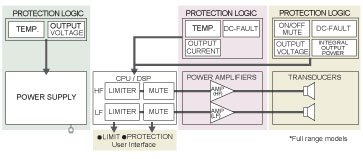

Triple protection contre les défaillances

To ensure the highest possible reliability, the DSR Series employs many of the same protection functions used in our top-class TXn Series professional power amplifiers. These functions protect all aspects of the power supply, power amplifier modules and transducers so that they can operate to their full potential while ensuring reliable operation even under the most severe conditions.

LED blanche en face avant désactivable

Chaque haut-parleur de la série DSR a une LED blanche derrière la grille avant. Lorsqu'il est engagé, le voyant DEL s'allume lorsque l'appareil est sous tension et indique également le début de la limitation du système. De plus, la luminosité varie en fonction de la quantité de limitation, il est donc facile de surveiller l'état de l'enceinte depuis l'avant du système d'enceintes. Cela vous permet de vous assurer que le niveau de votre table de mixage est optimal, afin que vous obteniez le meilleur son de votre DSR.

Tweeter

HF: Les hautes fréquences de tous les modèles de gamme complète sont gérées par un haut-parleur à compression en néodyme à diaphragme en titane de 2 "capable de reproduire des hautes fréquences incroyablement transparentes et précises jusqu'à 20 kHz. La bobine acoustique de 2" est grande pour cette classe d'enceintes. Il fournit une gestion de puissance élevée pour un son puissant avec une faible distorsion, même à des sorties élevées. Les transducteurs HF utilisent des aimants néodyme légers et compacts, contribuant de manière significative au faible poids du système de haut-parleurs pour une portabilité facile. Grâce à ces composants haute performance, la série DSR présente une dynamique supérieure même à des volumes élevés et des voix extrêmement claires pour de superbes performances dans un large éventail d'environnements, des petites salles aux grandes salles et à la sonorisation extérieure.

Boomer

LF: Les woofers en aluminium moulé de la série DSR disposent d'une grande bobine acoustique de 3 "*, et les DSR112 et DSR115, conçus pour une portabilité facile, ont des aimants en néodyme légers et puissants. Réponse des graves Le contrôle supérieur de la gamme des graves et la reproduction de la présence vocale des basses moyennes produisent des basses rapides et puissantes qui n'affectent pas le contour, produisant un son avec une distorsion minimale, même pendant les sorties à volume élevé.

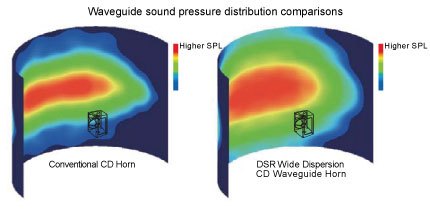

Pavillon/guide d’ondes à directivité constante Wide Dispersion exclusif

Le pavillon/guide d’ondes des enceintes de la Série DSR a été conçu dans le but de réduire la détérioration du pattern de l’émission sonore sur les côtés – un phénomène courant sur les pavillons traditionnels – afin d’obtenir une zone de couverture plus idéale, sans irrégularités. Grâce au nouveau pavillon/guide d’ondes à directivité constante Wide Dispersion, le son se propage selon un pattern plus rectangulaire, assurant une couverture à 90° (horizontal) x 60° (vertical) projetant les aigus vers les limites de la zone de couverture. Cette dispersion équilibrée et uniforme et la qualité sonore élevée dans tout l’espace d’écoute maximisent la satisfaction du public.

Fiabilité et fonctionnalité, à la hauteur des standards professionnels les plus exigeants

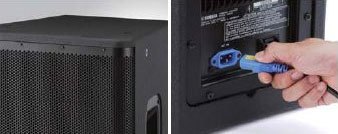

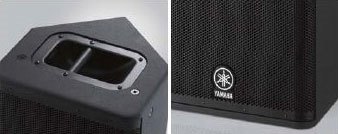

- Les poignées de poche profondes nouvellement conçues sont très robustes mais légères et offrent une manipulation confortable, améliorant encore la portabilité. Ces poignées sont non seulement ergonomiques, elles réduisent également les résonances nuisant aux performances à l'intérieur de l'armoire.- Les grilles en acier robuste de calibre 16 (1,6 mm) enduites de poudre protègent les composants internes contre les rigueurs de la route.- Les extérieurs sont dotés d'une LIGNE Revêtement -X® avec une résistance extrêmement élevée aux dommages pour protéger l'armoire des rayures pendant le transport et l'utilisation. Ce revêtement est également très résistant à la détérioration au fil du temps, conservant un aspect professionnel qui peut résister à de nombreuses années d'utilisation - Chaque haut-parleur de la série DSR a un connecteur d'alimentation et un câble IEC verrouillables. Poussez simplement le cordon secteur pour créer un verrouillage positif avec le module d'ampli, de sorte qu'il y a peu de risques de déconnexion accidentelle pendant une représentation. S'il est endommagé ou perdu, le câble de verrouillage peut être facilement remplacé par un câble IEC standard si nécessaire.
